Il existe plusieurs façons d'aligner des cotes et des notes grâce aux lignes d'inférence, grilles et outils d'alignement.
Lignes d'inférence
Vous pouvez aligner des cotes et des notes en utilisant les lignes d'inférence qui apparaissent lors du glissement.
Faites glisser le texte de cotes ou de notes vers le nouvel emplacement. Utilisez les lignes d'inférence pour les aligner et les positionner.
|

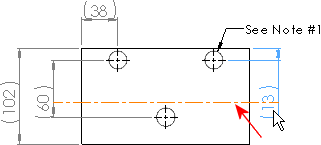

| Faites glisser une cote et « aimantez »-la au texte d'une autre cote, comme indiqué par la ligne d'inférence en pointillé. |
|

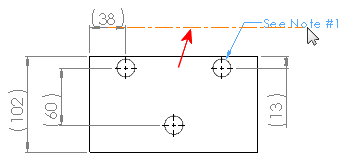

| Faites glisser une note et « aimantez »-la au texte d'une cote, comme indiqué par la ligne d'inférence en pointillé. |
Pour désactiver temporairement l'aimantation, maintenez la touche Alt enfoncée.
Grilles

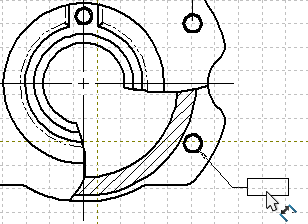

Vous pouvez faire glisser et aimanter des cotes (pas des notes) à la grille.
Activez la grille et définissez son espacement dans .
Outils d'alignement
Seuls les outils d'alignement de cotes (Aligner parallèlement/Concentrique et Aligner colinéaire/radial) créent un alignement permanent. Ce n'est pas le cas des lignes d'inférence et de la grille aimantée.
