Coupe locale

Une vue en coupe locale enlève une partie de l'assemblage dans une vue de mise en plan afin d'en exposer les détails internes. Le hachurage est automatiquement généré sur les faces coupées de tous les composants.

Une coupe locale fait partie d'une vue de mise en plan existante (elle ne fait pas partie d'une vue séparée). Un profil fermé, habituellement une spline, définit la coupe locale. Le matériau est enlevé jusqu'à une profondeur spécifiée pour exposer les détails internes. Spécifiez la profondeur en tapant un nombre ou en sélectionnant une géométrie dans une vue de mise en plan.

Si vous créez une coupe locale d'une vue éclatée, vous ne pouvez pas rassembler cette dernière.

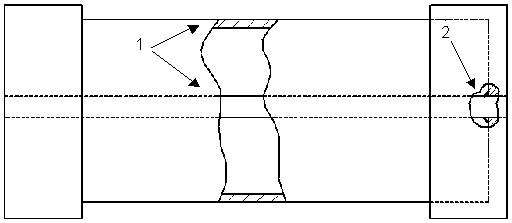

Cet exemple montre (1) l'épaisseur de la paroi et l'arbre ainsi (2) que la manière dont l'arbre est soudé à l'extrémité:

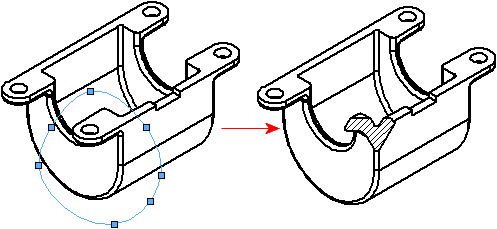

Vue en coupe locale d'une vue d'illustration (isométrique, trimétrique, dimétrique). La profondeur est normale à la feuille:

Création d'une vue en coupe locale

Pour créer une coupe locale:

  1. Cliquez sur Coupe locale tool_Broken_Out_Section_Drawing.gif (barre d'outils Mise en plan) ou sur Insertion > Vue de mise en plan > Coupe locale.
    Le pointeur prend la forme pointer_add_curves_freeform.gif.
    Si vous souhaitez un profil autre qu'une spline, créez et sélectionnez un profil fermé avant de cliquer sur l'outil Coupe locale.
  2. Esquissez un profil.
  3. Définissez les options dans la boîte de dialogue Vue en coupe. Si vous ne voulez pas exclure de composants ou de la visserie de la coupe locale, cliquez sur OK.
  4. Définissez les options dans le PropertyManager Coupe locale.
    Utilisez le mode de vue de mise en plan 3D pour sélectionner une arête cachée pour la profondeur d'une vue en coupe locale.
  5. Cliquez sur PM_OK.gif.

Modification ou suppression d'une coupe locale

Pour modifier ou supprimer une coupe locale :

A l'aide du bouton droit de la souris, cliquez sur la coupe locale dans l'arbre de création FeatureManager et sélectionnez l'une des options suivantes :
Option Description
Modifier la définition Définissez les options dans le PropertyManager Coupe locale, puis cliquez sur PM_OK.gif.
Editer l'esquisse Sélectionnez l'entité d'esquisse et éditez-la, puis fermez l'esquisse.
Supprimer

Vue en coupe locale sur vue d'une autre position

Vous pouvez ajouter des vues en coupe locale sur des vues d'une autre position.

Vue d'une autre position Vue en coupe locale sur vue d'une autre position

Pour ajouter une vue en coupe locale à une vue d'une autre position :

  1. Dans une vue d'une autre position, cliquez sur Insertion > Vue de mise en plan > Coupe locale.
    Les coupes locales peuvent uniquement couper la configuration de référence de la vue de mise en plan, pas les positions alternatives.
  2. Esquissez un profil fermé tel qu'une spline.
  3. Définissez les options dans le PropertyManager.
  4. Cliquez sur .

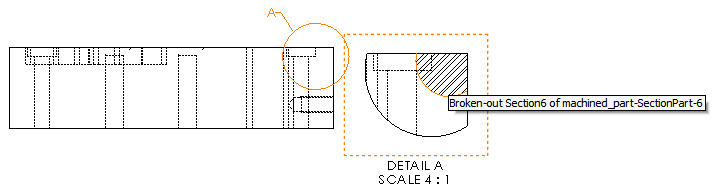

Vue en coupe locale sur la vue de détail

Vous pouvez ajouter des vues en coupe locale aux vues de détail.

Pour ajouter une vue en coupe locale à une vue de détail :

  1. Dans une vue de détail, cliquez sur Insertion > Vue de mise en plan > Coupe locale.
  2. Esquissez un profil fermé tel qu'une spline.
  3. Définissez les options dans le PropertyManager.
  4. Cliquez sur .

Vue en coupe locale sur la vue en coupe

Vous pouvez ajouter des vues en coupe locale aux vues en coupe.

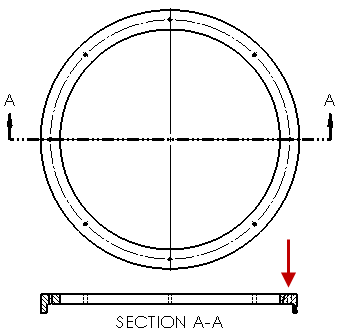

Vue en coupe locale sur la vue en coupe Image agrandie de la vue en coupe locale

Pour ajouter une vue en coupe locale à une vue en coupe :

  1. Dans une vue en coupe, cliquez sur Insertion > Vue de mise en plan > Coupe locale.
  2. Esquissez un profil fermé tel qu'une spline.
  3. Définissez les options dans le PropertyManager.
  4. Cliquez sur .
