La fonction Tenon et mortaise permet de créer des tenons sur un corps et des mortaises (trous) sur un autre corps, afin de verrouiller les deux corps. Vous pouvez spécifier l'aspect des tenons et des mortaises et leur distribution le long des entités sélectionnées.
Les tenons et les mortaises facilitent la soudure de pièces entre elles et minimisent les exigences de construction de déplacements imposés compliqués car vous pouvez verrouiller plusieurs pièces de tôlerie. Cette fonction est disponible dans toutes les pièces, pas seulement les pièces de tôlerie. Vous pouvez l'utiliser dans des corps uniques, des corps multiples et des pièces dans le contexte d'un assemblage.
Les arêtes et faces doivent correspondre les unes aux autres. Lorsque vous sélectionnez une arête pour les tenons, vous devez sélectionner une face correspondante pour les mortaises. Les faces peuvent être planes ou cylindriques, mais les arêtes et les faces ne doivent pas nécessairement se toucher.
 |
 |

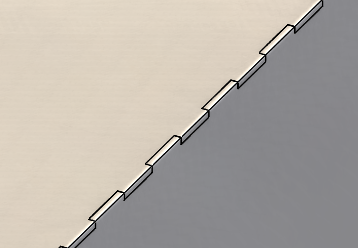

| Fonction Tenon et mortaise |
Image agrandie |
