Options de la déformation Courbe à courbe

Pour ouvrir le PropertyManager Déformer avec les options Courbe à courbe :

1. Cliquez sur Déformer dans la barre d'outils Fonctions, ou sur Insertion > Fonctions > Déformer.
2. Dans le PropertyManager, sous Type de déformation, sélectionnez Courbe à courbe.

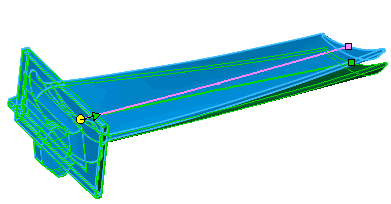

Exemple : Déformation Courbe à courbe

Exemple : Déformation Courbe à courbe utilisant plusieurs ensembles de courbes et d'arêtes

Si la courbe cible est une arête de face ou de surface, vous pouvez suivre les arêtes initiales du modèle de déformation en utilisant l'option continuité de la position (transition vive) ou tangence (transition douce).

Exemple de déformation avec l'option Continuité de la position

L'utilisation de l'option Continuité de la position au niveau de frontières qui se joignent entraîne la création d'arêtes tranchantes. Sous Option de forme, réglez Suivre sur Option de forme.

Exemple de déformation avec l'option Continuité tangente

L'utilisation de l'option Continuité tangente au niveau de frontières qui se joignent permet une transition douce. Sous Tangence de la surface, réglez Suivre sur Option de forme.

Les options du PropertyManager qui permettent de contrôler les fonctions de déformation Courbe à courbe sont décrites ci-dessous. Pour consulter plus d'exemples de déformation courbe à courbe, voir Exemples de la déformation Courbe à courbe.

Courbes de déformation

	Courbes initiales	Définit les courbes initiales de la fonction de déformation. Sélectionnez une ou plusieurs courbes ou arêtes reliées en tant que groupe. Vous pouvez choisir des courbes individuelles ou des groupes d'arêtes ou courbes contiguës.
	Courbes cibles	Définit les courbes cibles de la fonction de déformation. Sélectionnez une ou plusieurs courbes ou arêtes reliées en tant que groupe. Vous pouvez choisir des courbes individuelles ou des groupes d'arêtes ou courbes contiguës.
	Groupe[n]	Vous permet d'ajouter , de supprimer et de passer les groupes en revue pour les modifier. Les courbes peuvent faire partie d'un modèle (arêtes ou courbes de section) ou d'esquisses distinctes.
	Montrer l'aperçu	Donne un aperçu des résultats en utilisant des vues en mode Image filaire (désélectionné) ou Image ombrée (sélectionné). Pour une performance améliorée avec les modèles complexes, ne sélectionnez pas cette option avant d'avoir terminé toutes vos sélections.

Région déformée

Vous pouvez utiliser les options Courbes/arêtes/faces fixes , Corps à déformer et Faces supplémentaires à déformer dans la combinaison de votre choix, selon la géométrie du modèle et les résultats souhaités. Si les options sélectionnées sont contradictoires, la dernière entité sélectionnée est prise en compte. Par exemple, si vous sélectionnez d'abord une face à déformer, puis choisissez la même face comme étant fixe, elle sera fixe.

	Arêtes fixes	Empêche le déplacement de courbes, arêtes ou faces sélectionnées. Sélectionnez les arêtes fixes et les faces supplémentaires à déformer dans la zone graphique. Si l'option Arêtes fixes n'est pas sélectionnée, vous ne pouvez sélectionner que des corps.
	Uniforme	Tente de conserver les caractéristiques de la forme initiale durant l'opération de déformation. L'option Uniforme peut vous aider à résoudre certaines opérations de déformation courbe à courbe qui produisent des formes dotées d'arêtes, d'angles ou autres tranchants. Exemple : Déformation Courbe à courbe avec l'option Uniforme sélectionnée et désélectionnée
	Courbes/arêtes/faces fixes	Empêche la déformation et le déplacement de courbes, arêtes ou faces sélectionnées. Exemple : Déformation Courbe à courbe avec des arêtes fixes Si les Courbes initiales se situent à l'intérieur du contour fermé, la déformation est confinée au contour. Si les Courbes initiales sont en dehors du contour fermé, aucun point à l'intérieur du contour n'est déformé.
	Faces supplémentaires à déformer	Permet d'ajouter des faces spécifiques à déformer. Si aucune face n'est sélectionnée, le corps entier est affecté. Exemple : Déformation Courbe à courbe avec faces supplémentaires à déformer Si les Courbes initiales sont des courbes d'esquisse (et non des arêtes de face ou de surface), vous devez sélectionner Corps à déformer ou Faces supplémentaires à déformer .
	Si vous sélectionnez une arête fixe ou un corps , le corps entier est déformé. Si vous sélectionnez une face comme Faces supplémentaires à déformer sans fixer les arêtes, la déformation est limitée à la face sélectionnée.
	Rayon de déformation	(Disponible quand l'option Arêtes fixes est désactivée et l'option Uniforme sélectionnée.) Crée une déformation de type cintrage en utilisant la valeur du Rayon de déformation pour déterminer la région affectée par la déformation. Celle-ci est calculée en balayant une base de forme radiale le long des courbes initiales en utilisant la valeur du Rayon de déformation . Exemple : Rayon de déformation Courbe à courbe
	Corps à déformer	Déforme les corps. Utilisez cette option lorsque les Courbes initiales ne font pas partie de la face ou surface d'un corps volumique (courbes d'esquisse), ou lorsque vous souhaitez déformer plusieurs corps. Exemple : Déformation Courbe à courbe avec l'option Corps à déformer Si vous possédez une pièce à corps multiples, vous pouvez ajouter des Corps à déformer après la sélection du corps initial. Seuls les corps sélectionnés sont déformés.

Options de forme

	Raideur	Contrôle la rigidité de la forme de la déformée lors du processus de déformation. Vous pouvez combiner n'importe quel niveau de rigidité avec les options de la Région déformée. Les effets de la rigidité sont normalement plus visibles lorsque vous utilisez des Courbes, arêtes ou faces fixes . Exemple : Déformation Courbe à courbe avec niveaux de rigidité de la forme Il existe trois niveaux de rigidité: Rigidité - Minimum Degré de rigidité faible. Rigidité - Moyenne Degré de rigidité moyen. Rigidité - Maximum Degré de rigidité important.
	Précision de la forme	Contrôle la qualité de la surface. La qualité par défaut peut s'avérer inadéquate dans les zones à haute courbure. Lorsque vous augmentez la précision en déplaçant le curseur vers la droite, vous augmentez le taux de réussite de la fonction de déformation. Déplacez le curseur selon vos besoins, en gardant à l'esprit que plus le degré de précision de la surface est élevé, moins les performances sont bonnes. Exemple : Déformation Courbe à courbe avec précision de la forme
	Weight (Poids)	(Disponible quand l'option Arêtes fixes est sélectionnée et l'option Uniforme désactivée.) Contrôle le degré d'influence entre deux options : Arêtes fixes La déformation est largement influencée par les entités spécifiées sous Courbes/arêtes/faces fixes . Courbes mobiles La déformation est largement influencées par les arêtes et courbes spécifiées sous Courbes de déformation comme Courbes initiales et Courbes cibles . Exemple : Déformation Courbe à courbe avec la valeur de poids
	Maintenir les frontières	Veille à ce que les frontières sélectionnées pour Courbes/arêtes/faces fixes soient fixes soient fixes. Désélectionnez l'option Maintenir les frontières pour modifier la région déformée, sélectionner des faces uniquement ou permettre le déplacement des frontières. Exemple : Déformation Courbe à courbe avec l'option Maintenir les frontières
	Faces supplémentaires uniquement	(Disponible lorsque la case à cocher Maintenir les frontières est désactivée). La déformation n'affecte que les faces sélectionnées comme Faces supplémentaires à déformer . Les faces restantes sont extrudées jusqu'à ce qu'elles rencontrent les faces supplémentaires. Exemple : Déformation Courbe à courbe avec l'option faces supplémentaires uniquement
	Faire correspondre	Permet de spécifier si les surfaces ou faces de déformation doivent suivre les arêtes de surfaces ou faces cibles en utilisant ces conditions. Aucune Aucune condition de suivi n'est appliquée. Tangence de la surface La déformation suit les arêtes cibles des faces et surfaces avec une transition douce. Inverser la tangente Change la direction de la transition de la face ou de la surface depuis les courbes ou arêtes cibles. Exemple : Déformation Courbe à courbe avec options de suivi Direction de la courbe La déformation suit les Courbes cibles via la projection des Courbes initiales sur les Courbes cibles , et ce en utilisant les normales des Courbes cibles pour former la déformation. Exemple : Déformation Courbe à courbe : direction de la courbe
