Vous pouvez créer des cotes cumulées angulaires pour un arc ou un cercle dans une mise en plan ou une esquisse.
Pour créer des cotes cumulées angulaires:
- Cliquez sur Cote cumulée angulaire
(barre d'outils Cotes/Relations) ou sur dans une vue de mise en plan avec un arc ou un cercle.
- Dans la zone graphique, sélectionnez l'axe de centrage du

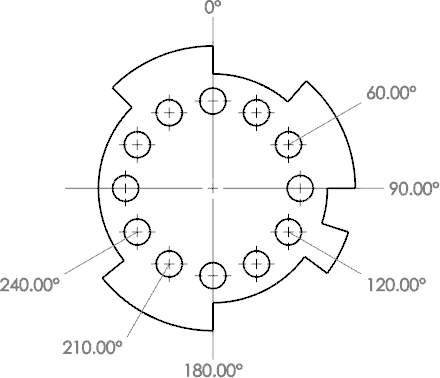

de la bride, à partir duquel tous les autres seront mesurés, comme étant la base (la cote de zéro degré), et cliquez à nouveau pour placer la cote hors du modèle.
- Sélectionnez les sommets ou les axes de centrage à coter. Lorsque vous sélectionnez chaque objet, la cote est placée dans la vue et alignée sur la cote de zéro degré.
- Cliquez sur
pour quitter le mode de cote cumulée angulaire.
