Création d'un balayage bidirectionnel

Vous pouvez créer des balayages pour un profil de mi-trajectoire dans une direction ou l'autre ou sur l'intégralité de la trajectoire en utilisant Bidirectionnel.

Vous pouvez également contrôler la valeur de torsion de la trajectoire indépendamment pour chaque direction du balayage et appliquer cette valeur de torsion sur toute la longueur. Cependant, vous ne pouvez pas utiliser de courbes guides ou définir la tangence de départ et d'arrivée pour un balayage bidirectionnel.

L'option Bidirectionnel est disponible pour les pièces de Bossage/Base balayé, Enlèvement de matière balayé (à l'exception des enlèvements de matière balayés utilisant l'option Balayage volumique), et Surface balayée. Elle est également disponible pour les assemblages d'enlèvements de matière balayés.

Pour créer un balayage bidirectionnel :

  1. Dans une pièce, cliquez sur Insertion > Bossage/Base > Balayage.

  2. Dans le PropertyManager, sous Profil et trajectoire, cliquez sur Profil d'esquisse et procédez comme suit :

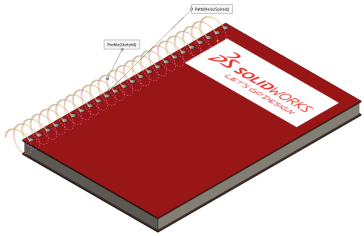

    1. Dans l'arbre de création FeatureManager mobile, sélectionnez Esquisse8 pour Profil et sélectionnez Hélice/Spirale1 pour Trajectoire.
    2. Cliquez sur Direction 1 et Direction 2 pour changer la direction du balayage.

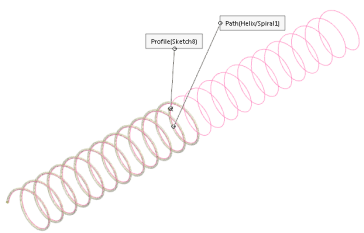

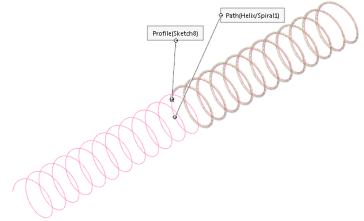

      Direction 1 Direction 2
    3. Cliquez sur Bidirectionnel .
      Le balayage s'exécute dans les deux directions.

  3. Sous Options, procédez comme suit :

    1. Pour Orientation du profil, cliquez sur Suivre la trajectoire.
    2. Pour Torsion de profil, cliquez sur Naturelle.
      Vous pouvez spécifier la torsion pour chaque extrémité du balayage indépendamment et appliquer l'angle de torsion pour le chemin complet.
      Montrer l'aperçu et Fusionner le résultat sont sélectionnées par défaut.
  4. Cliquez sur .
