Création d'un filetage coupé

Vous pouvez sélectionner n'importe quelle forme ou taille sur un profil de filetage. Le diamètre d'un perçage ou d'un arbre ne détermine pas le profil de filetage.

Pour créer un filetage coupé :

  1. Ouvrez un modèle contenant une pièce cylindrique et cliquez sur Insertion > Fonctions > Filetage .

  2. Dans la zone graphique, sélectionnez une arête circulaire.
  3. Dans le PropertyManager, sous Spécification, définissez les éléments suivants :
    1. Dans Type, sélectionnez Metric Die.
    2. Définissez Taille sur M6x1,0.
  4. Dans Méthode de filetage, cliquez sur Couper le filetage.
    La couleur de l'aperçu varie en fonction des Paramètres de combinaison de couleurs dans Options du système, sous Graphiques temporaires, Enlever le matériau et Ajouter un matériau.

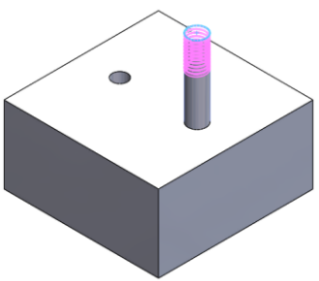

    Les couleurs par défaut sont le rose pour un filetage coupé et le vert pour un filetage extrudé.

  5. Définissez le point de départ de l'Emplacement du filetage :
    1. Cliquez sur Décalage.
    2. Cliquez sur Inverser la direction .
    3. Réglez la Distance de décalage sur 1,00 mm.

    Le contour de l'esquisse est toujours situé sur le plan de face.

  6. Sous Condition de fin, cliquez sur Maintenir la longueur du filetage.

    Cette option garde le filetage à une longueur constante par rapport à la surface de départ.

  7. Cliquez sur .
