Création d'enlèvements de matière normaux

Pour créer des enlèvements de matière normaux :

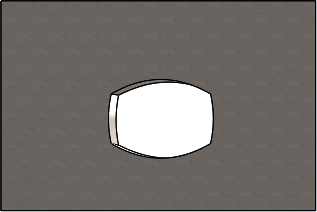

  1. Ouvrez une pièce de tôlerie comprenant un enlèvement de matière avec des parois latérales non normales.

  2. Cliquez sur Enlèvement de matière normal (barre d'outils Tôlerie) ou sur Insertion > Tôlerie > Enlèvement de matière normal.
  3. Définissez les options dans le PropertyManager.

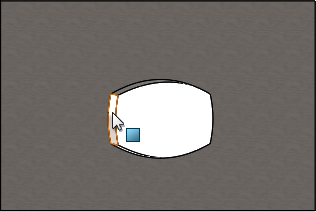

  4. Dans la zone graphique, sélectionnez la face de l'enlèvement de matière.

  5. Cliquez sur .

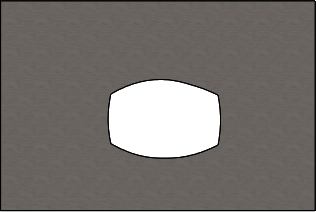

    Les faces de l'enlèvement de matière sont normales aux faces supérieures et inférieures de la pièce.
