Création de vues en coupe transparentes

Lors de la création de vues en coupe, vous pouvez définir des corps et des composants individuels comme transparents.

La transparence vous permet de voir à travers les éléments internes du modèle. La vue en coupe transparente est disponible dans PhotoView 360.

Pour créer des vue en coupe transparentes :

  1. Ouvrez un assemblage.
  2. Cliquez sur Vue en coupe (barre d'outils Affichage) ou sur Affichage > Affichage > Vue en coupe.
  3. Dans le PropertyManager :
    1. Sous Méthode de coupe, sélectionnez Région.
    2. Sélectionnez Coupe de composants transparente.
  4. Dans l'arbre de création FeatureManager mobile, sélectionnez un composant.
  5. Dans le PropertyManager, sous Coupe de composants transparente :
    1. Sélectionnez Inclure la sélection pour rendre le boîtier transparent.
    2. Réglez la Quantité de Transparence sur 0,75.
    3. Cliquez sur .

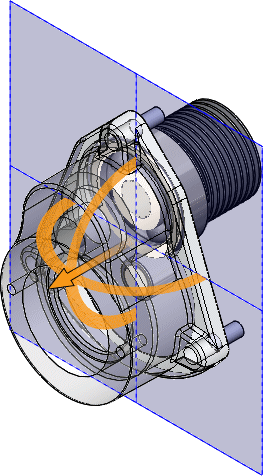

    La vue en coupe apparaît avec un boîtier transparent.
