Vous pouvez inclure des cotes et des annotations dans un rendu final de PhotoView 360 si elles sont actuellement visibles dans une pièce ou un assemblage.
Par rapport à l'image dans la zone graphique de SOLIDWORKS, les cotes et les annotations du rendu final :
- ont les mêmes proportions ;
- sont dans la même position relative ;
- affichent les mêmes textes, symboles et lignes d'attache.
Pour inclure des annotations et des cotes dans les rendus finaux :
-
Effectuez l'une des opérations suivantes :
-
Cliquez sur .
Dans la boîte de dialogue Planifier le rendu, sélectionnez Cotes et annotations visibles du rendu.
Pour créer un autre fichier .png ne contenant que les annotations et les cotes, sélectionnez Enregistrer les annotations dans une image séparée.
- Cliquez sur .
Une boîte de dialogue apparaît avec des options permettant d'inclure les cotes et les annotations.
Sélectionnez Inclure des cotes et/ou des annotations dans le rendu final pour contourner la boîte de dialogue Rendu final et enregistrer immédiatement l'image d'aperçu à l'aide de la boîte de dialogue Enregistrement de l'image.
Sélectionnez Rendu sans cotes et/ou annotations pour ouvrir la boîte de dialogue Rendu final pour apporter des ajustements détaillés à votre rendu avant d'enregistrer l'image. Les cotes et les annotations visibles dans la zone graphique ne sont pas rendues.
Si vous choisissez le rendu des cotes et les annotations, la barre de progression Annotations de rendu indique que des informations du modèle sont transférées vers PhotoView 360.
- Une fois le rendu terminé, cliquez sur OK.

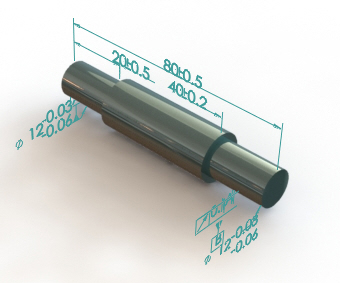

L'image rendue inclut les cotes et les annotations.
