Manipulation des profils à l'aide du manipulateur graphique

Vous pouvez utiliser un manipulateur graphique pour interagir avec le profil d'un élément mécano-soudé.

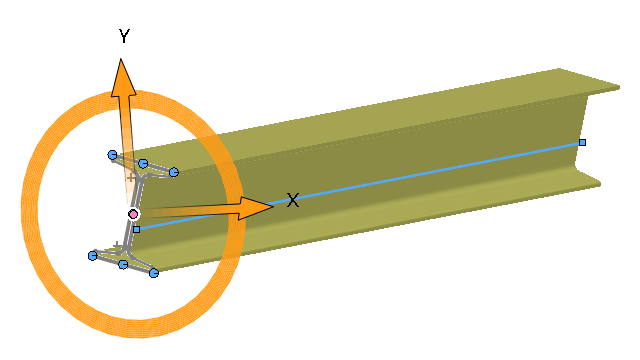

Dans le PropertyManager du profil, sélectionnez l'onglet Profil pour afficher le manipulateur graphique. Utilisez le manipulateur pour faire glisser ou pivoter un profil pour l'aligner.

Pour manipuler les profils à l'aide du manipulateur graphique :

Faites glisser la poignée horizontale ou verticale pour décaler le profil dans la direction respective.
Faites pivoter la poignée circulaire du manipulateur graphique pour faire pivoter le profil autour du point de rencontre.
Facultatif : Cliquez deux fois sur la poignée horizontale ou verticale pour inverser le profil le long de la direction respective.
