Déplacer et copier des cotes

Une fois que les cotes sont affichées dans une mise en plan, vous pouvez les déplacer à l'intérieur d'une vue ou vers une autre vue. Lorsque vous faites glisser une cote d'un endroit à un autre, elle s'attache à nouveau au modèle, comme approprié. Vous pouvez seulement déplacer ou copier des cotes vers une vue où l'orientation est appropriée à la cotation.

Vidéo : Déplacer et copier des cotes

Pour déplacer une cote dans la vue :

 Faites glisser la cote jusqu’à la nouvelle position.

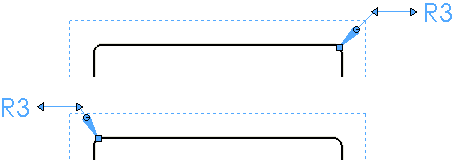

Pour passer une cote à une autre fonction de la même taille à l'intérieur de la vue :

 Sélectionnez la cote, puis faites glisser la pointe de flèche et déposez-la sur une autre arête.
Cette méthode fonctionne avec les cotes radiales, de diamètre et de chanfrein uniquement.

Pour déplacer ou copier des cotes d'une vue vers une autre :

 Gardez enfoncée la touche Maj enfoncée (pour déplacer) ou la touche Ctrl (pour copier) pendant que vous faites glisser les cotes dans une autre vue.
Utilisez cette méthode pour créer plusieurs cotes pilotantes.

Pour déplacer ou copier plusieurs cotes à la fois :

 Maintenez la touche Ctrl enfoncée pendant la sélection.

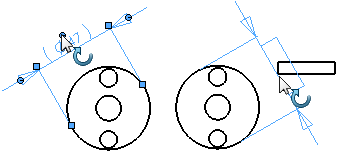

Pour faire pivoter une cote :

 Faites glisser la poignée la plus proche du texte de la cote.
La cote pivote par petits intervalles.

Contrôle des lignes d'attache de cote pour les fonctions de même taille

Vous pouvez déplacer des lignes d'attache de cote radiales, de diamètre ou de chanfrein, ou des lignes d'attache des symboles pour le perçage entre les fonctions de même taille dans une vue de mise en plan.

Pour déplacer les extrémités des lignes d'attache de cote et des symboles pour le perçage pour les fonctions communes, faites glisser les extrémités des lignes d'attache d'une fonction à l'autre.
