Création d'éléments primaires à partir de plans de référence

Pour créer des éléments primaires à partir de plans de référence :

  1. Cliquez sur Elément de plans de réf. pour Type d'élément primaire.
  2. Pour Ensemble de référence, sélectionnez les plans suivants en développant Données de référence dans l'arbre de création FeatureManager mobile.

    Vous pouvez également afficher les plans en cliquant sur Affichage > Cacher/Montrer > Plans .

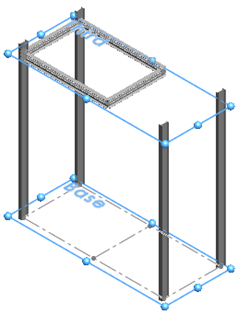

    1. Pour Plan de départ et d'arrivée, cliquez sur Base et Troisième.
      Ces plans sont parallèles et définissent la longueur des éléments.

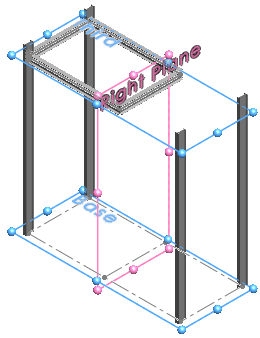

    2. Pour Ensembles de plans 1, cliquez sur Plan de droite.
      Ce plan est perpendiculaire et croise le Plan de départ et d'arrivée.

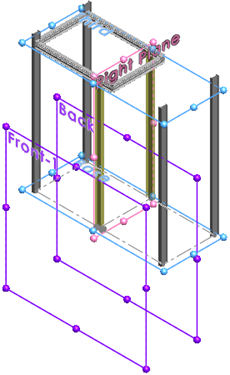

    3. Pour Ensemble de plans 2, cliquez sur Face-1 et Arrière.
      Ensemble de plans 2 croise Ensembles de plans 1. Ils définissent l'emplacement des deux éléments situés au milieu de la structure.
  3. Détachez le PropertyManager et cliquez sur .

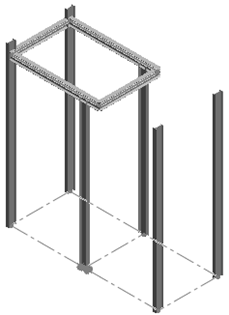

Les éléments primaires du châssis sont terminés.
