Définition des spécifications de l'élément pour les perçages avancés

Pour définir les spécifications de l'élément :

  1. Dans le menu déroulant Face supérieure, sélectionnez l'élément du haut pour l'activer. Vous voulez conserver Chambrage comme type de perçage, mais modifier certains paramètres.
  2. Sous Spécification d'élément :
    1. Dans Type, sélectionnez Vis à tête cylindrique à 6 pans creux.
    2. Dans Taille, sélectionnez 1/4.

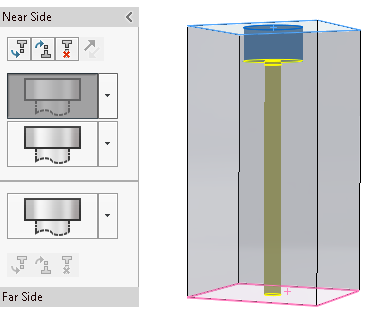

      L'aperçu temporaire de l'élément Face supérieure est mis à jour.

  3. Dans le menu déroulant, cliquez sur pour le deuxième élément Face supérieure, puis cliquez sur Droit .
    Vous voulez modifier les spécifications pour cet élément.
  4. Sous Spécification d'élément :
    1. Dans Type, sélectionnez Passages de vis.
    2. Dans Taille, sélectionnez 1/4.
    3. Pour Taille personnalisée, définissez Condition de fin sur Borgne et Profondeur sur 1.

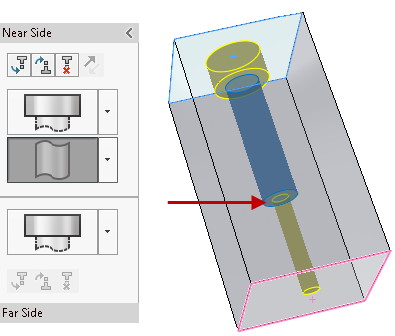

      L'aperçu est mis à jour pour montrer la modification de taille et de profondeur de l'élément Droit.

      Dans les menus déroulants, vous pouvez faire glisser les éléments pour les repositionner. Si l'opération de glissement entraîne l'échec d'un élément, celui-ci est mis en surbrillance. Placez le pointeur sur l'élément pour afficher un message d'erreur.

      L'élément Face inférieure est défini comme Chambrage. Vous voulez le modifier pour en faire un élément filetage.

  5. Dans le menu déroulant Face inférieure, cliquez sur pour l'élément Face inférieure, puis cliquez sur Filetage .
  6. Sous Spécification d'élément :
    1. Dans Type, sélectionnez Trou taraudé.
    2. Dans la Taille, sélectionnez 1/4-20.
      L'élément Face inférieure est mis à jour jusqu'à l'élément Face supérieure du milieu en raison de la condition de fin Jusqu'au prochain élément.

      Vous pouvez enregistrer des fonctions de perçage avancé en tant que Favoris pour pouvoir les réutiliser. Dans le PropertyManager, sur l'onglet Type, sous Favori, vous pouvez ajouter, mettre à jour, supprimer, enregistrer ou charger un perçage avancé favori.

      Vous allez ensuite créer et positionner des occurrences.
