Fractionner des pièces de tôlerie

Vous pouvez créer une pièce de tôlerie à corps multiples à l'aide de toute commande qui crée des corps multiples à partir d'un seul corps.

Servez-vous de ces commandes dans la barre d'outils Fonctions pour fractionner une pièce de tôlerie en corps multiples:

  • Enlèvement de matière extrudé
  • Enlèvement de matière avec révolution
  • Enlèvement de matière balayé
  • Enlèvement de matière lissé
  • Découpe frontière
  • Fractionner

Cette rubrique présente l'utilisation de la commande Fractionner.

Pour fractionner une pièce de tôlerie à l'aide de la commande Fractionner:

  1. Ouvrez la pièce que vous souhaitez fractionner.
  2. Créez l'esquisse que vous allez utiliser pour fractionner la pièce.
  3. Cliquez sur Fractionner (barre d'outils Fonctions).
  4. Dans le PropertyManager, sous Outils d'ajustement, sélectionnez l'esquisse.
  5. Cliquez sur Couper la pièce.
  6. Sous Corps obtenus, sous , spécifiez les corps utilisés pour l'opération de fractionnement.
  7. Vous pouvez également cliquer sur le texte associé <Aucun> de chaque corps et l'enregistrer dans la boîte de dialogue Enregistrer sous.
    Les noms apparaissent dans le PropertyManager et les légendes dans la zone graphique.
  8. Cliquez sur .
    La pièce contient maintenant plusieurs corps de tôlerie.

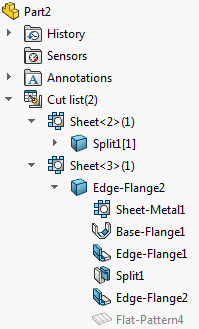

    Dans l'arbre de création FeatureManager, les corps qui se trouvent dans la liste des pièces soudées sont nommés comme la fonction de fractionnement.

    Lorsque vous ajoutez une fonction à un corps, le nom de la liste des pièces soudées change pour celui de la dernière fonction ajoutée. Ici, quand vous ajoutez une tôle pliée sur arête, le nom du corps passe de Split1[2] à Tôle-pliée-sur-arête2.
