Erstellen von SpeedPak Konfigurationen Eine SpeedPak-Konfiguration wird von einer vorhandenen Konfiguration abgeleitet. Übergeordnetes ThemaSpeedPak Einfügen von SpeedPak Konfigurationen Deaktivieren des SpeedPak-Grafikkreises Bearbeiten von SpeedPak Konfigurationen Aktualisieren von SpeedPaks Öffnen von Baugruppen mit SpeedPak-Unterbaugruppen Umschalten zwischen SpeedPak- und Eltern-Konfiguration SpeedPak PropertyManager Erstellung eines SpeedPaks für eine Baugruppe In einer Baugruppendatei können Sie eine SpeedPak-Konfiguration von einer vorhandenen Konfiguration ableiten. Erstellen einer SpeedPak Konfiguration: Klicken Sie auf der Registerkarte „ConfigurationManager“ unter Konfigurationen mit der rechten Maustaste auf eine vorhandene Konfiguration und klicken Sie auf SpeedPak hinzufügen. Führen Sie im PropertyManager folgende Schritte durch: Wählen Sie die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven aus, die in der SpeedPak Konfiguration zur Auswahl verfügbar sein sollen. Sie können Schnelles Einbeziehen verwenden, um nur äußere Körper einzuschließen, nach der Ansicht auszuwählen oder mehr oder weniger Komponenten auszuwählen. Aktivieren Sie wahlweise die Option Ghost-Grafiken entfernen, um alle anderen Flächen auszublenden und damit die Leistung zu verbessern. Klicken Sie auf . Unter der ursprünglichen Konfiguration wird eine SpeedPak Konfiguration als Kind erstellt. Sie wird mit identifiziert und _speedpak wird an den Namen angehängt. Im FeatureManager werden keine Komponenten angezeigt. Das oberste Baugruppensymbol in der Struktur weist darauf hin, dass die aktive Konfiguration eine SpeedPak-Konfiguration ist. Wenn Sie im Grafikbereich den Cursor über die Baugruppe bewegen, sind im umliegenden Bereich des Cursors nur die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven sichtbar und auswählbar, die Sie für die SpeedPak-Konfiguration ausgewählt haben. Baugruppe ohne Cursor Mauszeiger über der Baugruppe. Viele interne Komponenten sind nicht mehr sichtbar, da sie nicht in der SpeedPak-Konfiguration enthalten sind. Erstellen einer SpeedPak-Konfiguration aus einer übergeordneten Baugruppe Sie können SpeedPak-Konfigurationen für Unterbaugruppen aus einer Eltern-Baugruppe erstellen. Sie können nur Grafiken oder verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie einschließen. Erstellen einer SpeedPak Konfiguration: Wählen Sie in einer Baugruppe mindestens eine Unterbaugruppe aus. Klicken Sie mit der rechten Maustaste darauf, und klicken Sie auf SpeedPak-Optionen. Klicken Sie auf eine der folgenden Optionen: Option Bezeichnung „Verknüpftes SpeedPak erstellen“ Schließt verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie ein und ermöglicht dadurch das Erstellen weiterer Verknüpfungen an diesen Elementen. Elemente, die als aufgelöste Geometrie eingeschlossen werden, schließen Elemente der Unterbaugruppe ein, die mit anderen Komponenten in der offenen Eltern-Baugruppe verknüpft werden oder mit der offenen Eltern-Baugruppe selbst. „Grafik-SpeedPak erstellen“ Ermöglicht die Anzeige von Grafiken für die Unterbaugruppe, schließt jedoch keine aufgelöste Geometrie ein, was zu Leistungsverbesserungen führt. Eine SpeedPak-Konfiguration wird für die aktive Konfiguration der Baugruppe erstellt. Wenn es sich bei der Unterbaugruppe um eine Unterbaugruppe der obersten Ebene handelt, wird die SpeedPak-Konfiguration zur aktiven Konfiguration, die von der Eltern-Baugruppe verwendet wird.
Erstellen von SpeedPak Konfigurationen Eine SpeedPak-Konfiguration wird von einer vorhandenen Konfiguration abgeleitet. Übergeordnetes ThemaSpeedPak Einfügen von SpeedPak Konfigurationen Deaktivieren des SpeedPak-Grafikkreises Bearbeiten von SpeedPak Konfigurationen Aktualisieren von SpeedPaks Öffnen von Baugruppen mit SpeedPak-Unterbaugruppen Umschalten zwischen SpeedPak- und Eltern-Konfiguration SpeedPak PropertyManager Erstellung eines SpeedPaks für eine Baugruppe In einer Baugruppendatei können Sie eine SpeedPak-Konfiguration von einer vorhandenen Konfiguration ableiten. Erstellen einer SpeedPak Konfiguration: Klicken Sie auf der Registerkarte „ConfigurationManager“ unter Konfigurationen mit der rechten Maustaste auf eine vorhandene Konfiguration und klicken Sie auf SpeedPak hinzufügen. Führen Sie im PropertyManager folgende Schritte durch: Wählen Sie die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven aus, die in der SpeedPak Konfiguration zur Auswahl verfügbar sein sollen. Sie können Schnelles Einbeziehen verwenden, um nur äußere Körper einzuschließen, nach der Ansicht auszuwählen oder mehr oder weniger Komponenten auszuwählen. Aktivieren Sie wahlweise die Option Ghost-Grafiken entfernen, um alle anderen Flächen auszublenden und damit die Leistung zu verbessern. Klicken Sie auf . Unter der ursprünglichen Konfiguration wird eine SpeedPak Konfiguration als Kind erstellt. Sie wird mit identifiziert und _speedpak wird an den Namen angehängt. Im FeatureManager werden keine Komponenten angezeigt. Das oberste Baugruppensymbol in der Struktur weist darauf hin, dass die aktive Konfiguration eine SpeedPak-Konfiguration ist. Wenn Sie im Grafikbereich den Cursor über die Baugruppe bewegen, sind im umliegenden Bereich des Cursors nur die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven sichtbar und auswählbar, die Sie für die SpeedPak-Konfiguration ausgewählt haben. Baugruppe ohne Cursor Mauszeiger über der Baugruppe. Viele interne Komponenten sind nicht mehr sichtbar, da sie nicht in der SpeedPak-Konfiguration enthalten sind. Erstellen einer SpeedPak-Konfiguration aus einer übergeordneten Baugruppe Sie können SpeedPak-Konfigurationen für Unterbaugruppen aus einer Eltern-Baugruppe erstellen. Sie können nur Grafiken oder verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie einschließen. Erstellen einer SpeedPak Konfiguration: Wählen Sie in einer Baugruppe mindestens eine Unterbaugruppe aus. Klicken Sie mit der rechten Maustaste darauf, und klicken Sie auf SpeedPak-Optionen. Klicken Sie auf eine der folgenden Optionen: Option Bezeichnung „Verknüpftes SpeedPak erstellen“ Schließt verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie ein und ermöglicht dadurch das Erstellen weiterer Verknüpfungen an diesen Elementen. Elemente, die als aufgelöste Geometrie eingeschlossen werden, schließen Elemente der Unterbaugruppe ein, die mit anderen Komponenten in der offenen Eltern-Baugruppe verknüpft werden oder mit der offenen Eltern-Baugruppe selbst. „Grafik-SpeedPak erstellen“ Ermöglicht die Anzeige von Grafiken für die Unterbaugruppe, schließt jedoch keine aufgelöste Geometrie ein, was zu Leistungsverbesserungen führt. Eine SpeedPak-Konfiguration wird für die aktive Konfiguration der Baugruppe erstellt. Wenn es sich bei der Unterbaugruppe um eine Unterbaugruppe der obersten Ebene handelt, wird die SpeedPak-Konfiguration zur aktiven Konfiguration, die von der Eltern-Baugruppe verwendet wird.

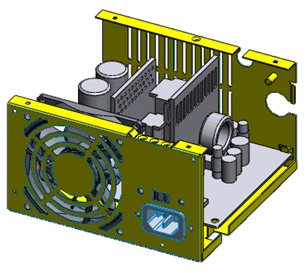

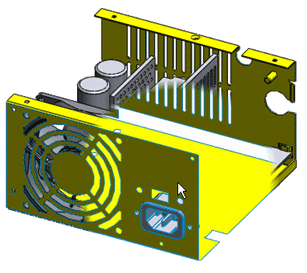

Erstellung eines SpeedPaks für eine Baugruppe In einer Baugruppendatei können Sie eine SpeedPak-Konfiguration von einer vorhandenen Konfiguration ableiten. Erstellen einer SpeedPak Konfiguration: Klicken Sie auf der Registerkarte „ConfigurationManager“ unter Konfigurationen mit der rechten Maustaste auf eine vorhandene Konfiguration und klicken Sie auf SpeedPak hinzufügen. Führen Sie im PropertyManager folgende Schritte durch: Wählen Sie die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven aus, die in der SpeedPak Konfiguration zur Auswahl verfügbar sein sollen. Sie können Schnelles Einbeziehen verwenden, um nur äußere Körper einzuschließen, nach der Ansicht auszuwählen oder mehr oder weniger Komponenten auszuwählen. Aktivieren Sie wahlweise die Option Ghost-Grafiken entfernen, um alle anderen Flächen auszublenden und damit die Leistung zu verbessern. Klicken Sie auf . Unter der ursprünglichen Konfiguration wird eine SpeedPak Konfiguration als Kind erstellt. Sie wird mit identifiziert und _speedpak wird an den Namen angehängt. Im FeatureManager werden keine Komponenten angezeigt. Das oberste Baugruppensymbol in der Struktur weist darauf hin, dass die aktive Konfiguration eine SpeedPak-Konfiguration ist. Wenn Sie im Grafikbereich den Cursor über die Baugruppe bewegen, sind im umliegenden Bereich des Cursors nur die Flächen, Körper, Referenzgeometrie, Skizzen und Kurven sichtbar und auswählbar, die Sie für die SpeedPak-Konfiguration ausgewählt haben. Baugruppe ohne Cursor Mauszeiger über der Baugruppe. Viele interne Komponenten sind nicht mehr sichtbar, da sie nicht in der SpeedPak-Konfiguration enthalten sind.
Erstellen einer SpeedPak-Konfiguration aus einer übergeordneten Baugruppe Sie können SpeedPak-Konfigurationen für Unterbaugruppen aus einer Eltern-Baugruppe erstellen. Sie können nur Grafiken oder verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie einschließen. Erstellen einer SpeedPak Konfiguration: Wählen Sie in einer Baugruppe mindestens eine Unterbaugruppe aus. Klicken Sie mit der rechten Maustaste darauf, und klicken Sie auf SpeedPak-Optionen. Klicken Sie auf eine der folgenden Optionen: Option Bezeichnung „Verknüpftes SpeedPak erstellen“ Schließt verknüpfte Flächen, Kanten und Punkte als aufgelöste Geometrie ein und ermöglicht dadurch das Erstellen weiterer Verknüpfungen an diesen Elementen. Elemente, die als aufgelöste Geometrie eingeschlossen werden, schließen Elemente der Unterbaugruppe ein, die mit anderen Komponenten in der offenen Eltern-Baugruppe verknüpft werden oder mit der offenen Eltern-Baugruppe selbst. „Grafik-SpeedPak erstellen“ Ermöglicht die Anzeige von Grafiken für die Unterbaugruppe, schließt jedoch keine aufgelöste Geometrie ein, was zu Leistungsverbesserungen führt. Eine SpeedPak-Konfiguration wird für die aktive Konfiguration der Baugruppe erstellt. Wenn es sich bei der Unterbaugruppe um eine Unterbaugruppe der obersten Ebene handelt, wird die SpeedPak-Konfiguration zur aktiven Konfiguration, die von der Eltern-Baugruppe verwendet wird.
