Hervorheben von Außenkonturen

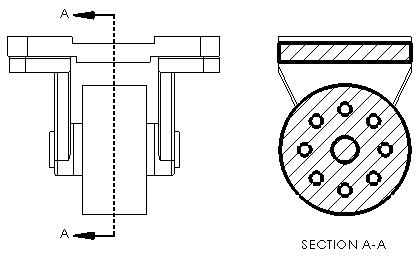

In Schnittansichten können Sie die Kontur von Schnittflächen in Übereinstimmung mit ISO 128-50 hervorheben. In der Regel bedeutet dies, dass Sie die Außenkontur der Flächen dicker als andere Modelllinien in der Schnittansicht einstellen.

Kontur in einer Schnittansicht hervorheben

So heben Sie die Kontur in einer Schnittansicht hervor:

  1. Wählen Sie eine Schnittansicht in einer Zeichnung aus.
  2. Wählen Sie im PropertyManager unter Schnittansicht die Option Kontur hervorheben aus.
  3. Klicken Sie auf .

Linienart für hervorgehobene Konturen festlegen

So legen Sie die Linienart für hervorgehobene Konturen fest:

  1. Klicken Sie in einer Zeichnung auf Extras > Optionen > Dokumenteigenschaften > Linienart.
  2. Wählen Sie im Dialogfeld unter Kantenart die Option Hervorgehobene Schnittkontur aus.
  3. Festlegen von Optionen.
  4. Klicken Sie auf OK.
