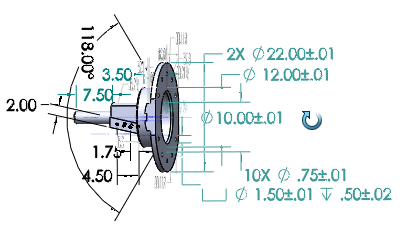

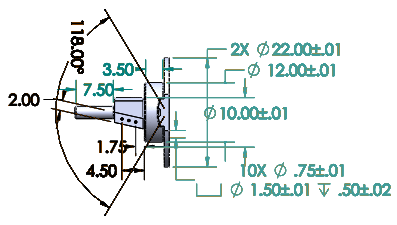

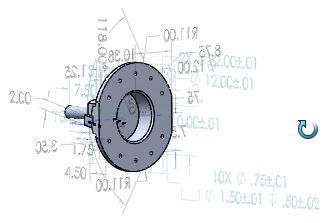

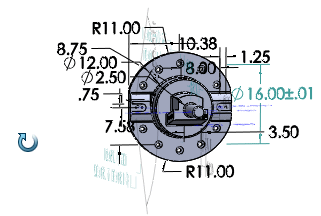

Wenn Sie die Option Dynamische Beschriftungsansichten aktivieren, werden nur die Beschriftungsansichten angezeigt, die für die aktuelle Ausrichtung des Modells relevant sind. Wenn Sie das Modell drehen, werden die Beschriftungsansichten, die für die Ausrichtung des Modells nicht normal sind, langsam ausgeblendet, und die Beschriftungen werden langsam eingeblendet, die für die neue Ausrichtung normal sind.
Beschriftungsansichten werden automatisch zur aktiven Ansicht, wenn sie mithilfe von Dynamische Beschriftungsansichten angezeigt werden.
So aktivieren Sie Dynamische Beschriftungsansichten:
- Klicken Sie auf Dynamische Beschriftungsansichten (MBD CommandManager).
- Klicken Sie im FeatureManager mit der rechten Maustaste auf Beschriftungen und auf Dynamische Beschriftungsansichten .
Die Beschriftungstypen, die angezeigt werden, wenn Sie die Option Dynamische Beschriftungsansichten auswählen, hängen davon ab, welche Beschriftungstypen im Kontextmenü Beschriftungen oder im Dialogfeld Beschriftungs-Eigenschaften ausgewählt werden. Die verfügbaren Optionen lauten:
- Feature-Bemaßungen anzeigen
- Referenzbemaßungen anzeigen
- DimXpert Beschriftungen anzeigen
- Referenzbeschriftungen anzeigen. Zeigt Beschriftungen an, die keine Bemaßungen sind, einschließlich Referenzbemaßungen, Stücklistensymbolen, Symbolen zur Angabe der Oberflächenbeschaffenheit, Schweißnahtsymbolen, geometrischen Toleranzsymbolen, Bezugselementsymbolen und Bezugsstellen.
Alle Ansichten im dynamischen Ansichtsmodus anzeigen. Zeigt alle Beschriftungsansichten an, unabhängig von deren Einblenden/Ausblenden-Status im Ordner Beschriftungen im FeatureManager. Wenn diese Option deaktiviert ist, werden nur Beschriftungsansichten angezeigt, die nicht ausgeblendet sind.
