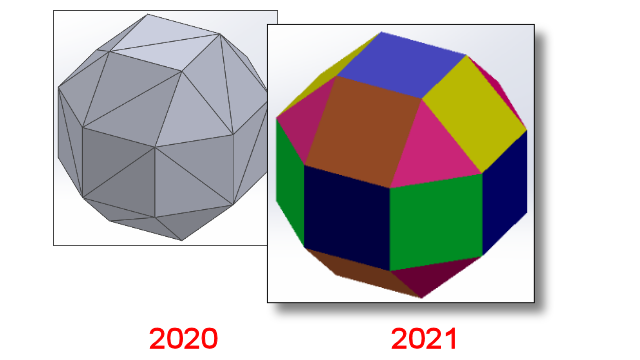

SOLIDWORKS® 2021 bietet erweiterte grafische Unterstützung für 3MF-Dateien.
3MF ist ein Branchenkonsortium, das ein 3D-Druckformat definiert, mit dem Sie originalgetreue 3D-Modelle aus Konstruktionsanwendungen an andere Anwendungen, Umgebungen, Dienste und Drucker senden können.
Die folgenden grafischen Elemente werden in SOLIDWORKS angezeigt, wenn Sie 3MF-Dateien importieren:
| Elemente |
Grafikkörper |
Vernetzungs-BREP (offen oder geschlossen) |
Klassische BREP (durchgehend oder offen) |
| Färbung nach Eckpunkt |
Ja |
Nein |
Nein |
| Färbung nach Facette |
Ja |
Nein |
Ja |
| Abziehbilder |
Ja |
Nein |
Nein |
| Texturen |
Ja |
Nein |
Nein |
| Transparenz |
Ja |
Ja |
Ja |
Die folgenden grafischen Elemente werden aus SOLIDWORKS in das 3MF-Format exportiert:
- Die Farbe der prozesstechnischen Erscheinungsbilder
- Texturen aller Zuordnungstypen wie UV-Zuordnung, Projektionszuordnung, zylindrische Zuordnung, Rahmenzuordnung und kugelförmige Zuordnung
- Transparenz
