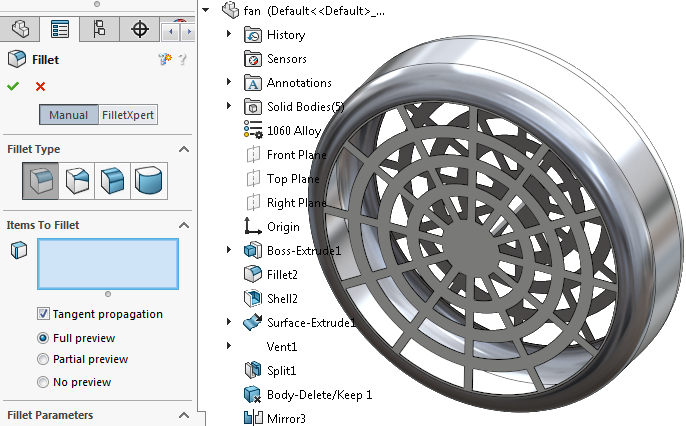

Il pannello a sinistra della finestra SOLIDWORKS gestisce i design di parti e assiemi, fogli di disegno, proprietà, configurazioni e applicazioni di parti terze. Il CommandManager fornisce l'accesso agli strumenti SOLIDWORKS.
Albero di disegno FeatureManager®
I nomi delle funzioni sono visualizzati dall'alto in basso nell'ordine di creazione nell'albero di disegno FeatureManager, a meno che vengano riordinati. (Le funzioni possono essere considerate componenti di parti).
L'albero di disegno FeatureManager negli assiemi visualizza i componenti (parti o sottoassiemi e le loro funzioni), una cartella Accoppiamenti e le funzioni di assieme.
L'albero di disegno FeatureManager nei disegni contiene un'icona per ogni foglio. Sotto ogni foglio esistono icone per il formato foglio e ogni vista. Sotto ogni vista sono presenti le parti e gli assiemi che appartengono alla vista.

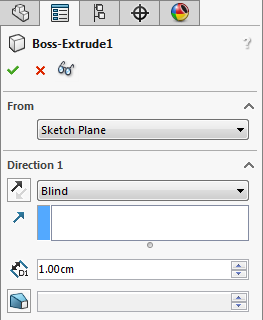

PropertyManager
La maggior parte degli strumenti di schizzo, funzioni e disegno in SOLIDWORKS aprono un PropertyManager nel pannello a sinistra. Il PropertyManager visualizza le proprietà dell'entità o funzione in modo da potere specificare le proprietà senza una finestra di dialogo che copre l'area grafica.
In un PropertyManager, si può fare clic per visualizzare un albero di disegno FeatureManager mobile allo stesso tempo.
ConfigurationManager
Il ConfigurationManager è un mezzo per creare, selezionare e visualizzare configurazioni multiple di parti e assiemi.
DimXpertManager
DimXpertManager elenca le funzioni di tolleranza definite da DimXpert per parti. Visualizza inoltre gli strumenti DimXpert che si utilizzano per inserire le quote e le tolleranza nelle parti. Si possono importare queste quote e tolleranza nei disegni.
DisplayManager
Il DisplayManager elenca e gestisce l'accesso di modifica agli aspetti, decalcomanie, scenografie, luci e videocamere applicati al modello corrente. Quando PhotoView 360 viene aggiunto, il DisplayManager fornisce l'accesso alle Opzioni PhotoView.
Visualizzazione gestionale
Si può alternare tra l'albero di disegno FeatureManager, il PropertyManager, il ConfigurationManager e il DisplayManager facendo clic sulle schede nella parte superiore nel pannello a sinistra della finestra SOLIDWORKS.

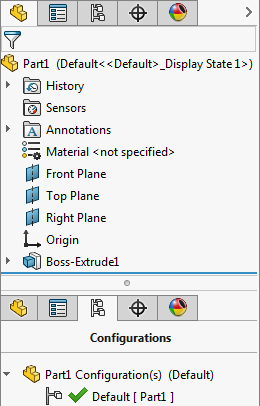

Il pannello può essere diviso e si può visualizzare più di una gestione o copie multiple di una.
