Proprietà del documento - Lamiere

Consente di specificare le opzioni sulle lamiere. Disponibile per tutti i tipi di documento. Le opzioni variano a seconda che si stia lavorando con una parte, un assieme o un disegno.

Per aprire la finestra di dialogo:

Con una parte, un assieme o un disegno aperti, fare clic su Strumenti > Opzioni > Proprietà del documento > Lamiera.

Per mostrare le linee di piegatura nelle ripetizioni piatte, eseguire una delle seguenti operazioni:

  • Fare clic su Visualizza > Nascondi/Mostra > Schizzi.
  • Nell'albero di disegno di FeatureManager, espandere Ripetizione-piatta e Ripetizione-piatta(n) . Fare clic con il pulsante destro del mouse su Linee-piegatura e fare clic su Mostra .

Opzioni per parti e assiemi

Semplifica le piegature
Raddrizza i bordi curvi nella ripetizione piatta. Quando questa opzione non è selezionata, i bordi complessi rimangono nella ripetizione piatta.

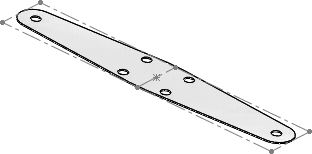

Opzione Semplifica piegature selezionata

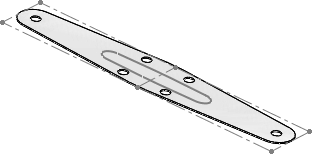

Semplifica piegature non selezionata
Trattamento dello spigolo Consente di applicare i bordi netti alla ripetizione piatta.
Crea ripetizioni multiple piatte quando una funzione crea corpi di lamiera multipli Se si utilizza una funzione per creare altri corpi in una parte di lamiera, ogni nuovo corpo avrà una lamiera e una ripetizione piatta.

Questa opzione viene applicata alle parti create prima di SOLIDWORKS 2013. Diversamente, ogni corpo in una parte di lamiera multicorpo presenta una propria ripetizione piatta.
Mostra punzonature dello strumento di formatura se appiattite Visualizza lo strumento di formazione e il relativo schizzo di posizionamento in una ripetizione piatta.

Mostra profili dello strumento di formatura se appiattiti Visualizza lo schizzo di posizionamento dello strumento di formazione in una ripetizione piatta.

Mostra centri strumento di forma se appiattiti Visualizza la tacca di centratura dello strumento di formazione dove questo è ubicato nella ripetizione piatta.

Mostra i profili dei fazzoletti di rinforzo della lamiera se appiattita Visualizza i profili dei fazzoletti quando si appiattisce una parte di lamiera.

Mostra i centri dei fazzoletti di rinforzo della lamiera se appiattita Visualizza le tacche di centratura dei fazzoletti quando si appiattisce una parte di lamiera.

Opzioni per i disegni

Colori ripetizione piatta Consente di selezionare i colori per le entità delle ripetizioni piatte. È possibile selezionare colori per:
  • Linee di piegatura - Direzione in alto
  • Linee di piegatura - Direzione in basso
  • Funzione di forma
  • Linee di piegatura - Orli
  • Bordi del modello
  • Colore di schizzo della ripetizione piatta
  • Rettangolo di selezione

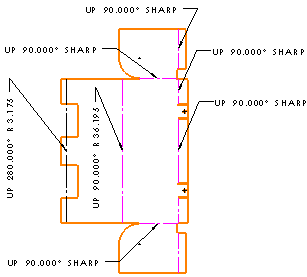

Visualizza note di piegatura lamiera Visualizza le note di piegatura nel disegno. In Stile selezionare la posizione delle note di piegatura. È inoltre possibile fare clic con il pulsante destro del mouse su una vista di ripetizione piatta e scegliere Proprietà, selezionare o deselezionare Visualizza le note di piegatura della lamiera.
Se si seleziona sopra o sotto le linee di piegatura, è possibile aggiungere le linee di associazione della nota individualmente o allo stesso tempo nel disegno.
Stile linee di associazione
  • Selezionare: uno Stile linea di associazione .
  • Selezionare: uno Spessore linea di associazione o selezionare Dimensione personalizzata e immettere uno spessore.
Testo
  • Carattere. Fare clic per cambiare il tipo di carattere.
  • Allineamento del testo. Selezionare:
    • Al centro
    • Sinistra
    • Destra
Ancoraggio linea di associazione Selezionare una posizione di default per l'ancoraggio:
  • Massima &vicinanza
  • Sinistra
  • Destra
Visualizzazione linea di associazione
  • Lineare
  • Piegata. Inserisce una piegatura orizzontale nella linea di associazione che è allineata con il testo. Selezionare:
    • Usa lunghezza linea di associazione del documento. Deriva la Lunghezza della linea di associazione dalle impostazioni di pagina delle Annotazioni.
    • Lunghezza della linea di associazione. Impostare la lunghezza della porzione non piegata della linea di associazione.
  • Sottolineato
  • Snap allineamento linea di associazione. Consente alla linea di associazione di andare su un lato del testo.
Livello
Selezionare un Livello .
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
Bordo
  • Stile. Selezionare Nessuno per visualizzare il testo senza margine o per selezionare lo stile del margine.
  • Dimensione. Selezionare una dimensione dall'elenco (un numero specifico di caratteri), Misura automatica (che si adatta automaticamente al testo) o Dimensione personalizzata (dove è possibile impostare la dimensione).
Formato Consente di modificare il formato o la lingua delle note di piegatura della ripetizione piatta nei disegni.

Ad esempio, se si crea una vista della ripetizione piatta in inglese, le note della linea di piegatura sono in inglese. Per modificare il formato o la lingua delle note della linea di piegatura, impostare il Formato su Scambia, quindi in Strumenti > Opzioni > Opzioni del sistema > Percorsi file , impostare Mostra cartelle per su File nota della linea di piegatura della lamiera e impostare il percorso file nella lingua e nel formato desiderato.

Per mantenere lo stesso formato o la stessa lingua delle note di piegatura della ripetizione piatta, impostare il Formato su Mantieni.
Mostra faccia fissa Visualizza la faccia fissa definita nella funzione di ripetizione piatta della parte in lamiera.
Per visualizzare la faccia fissa, la vista della ripetizione piatta deve includere una tabella di piegatura.
Mostra direzione fibra Visualizza la direzione fibra definita nella funzione di ripetizione piatta della parte in lamiera.
Per visualizzare la direzione fibra, la vista della ripetizione piatta deve includere una tabella di piegatura.

Nuovi corpi lamiera

È possibile definire il comportamento predefinito che controlla se i corpi lamiera seguono i parametri definiti nella cartella Lamiera nell'albero di disegno FeatureManager.

Le opzioni seguenti consentono di definire il comportamento predefinito dei nuovi corpi lamiera creati: se le definizioni della lamiera seguono o meno le impostazioni della cartella Lamiera:
  • Ignora parametri di default
  • Ignora parametri tolleranza di piegatura
  • Ignora parametri scarico automatico
  • Usa parametri di lamiera da materiale. Quando si assegna un materiale personalizzato a una parte di una lamiera, è possibile collegare i parametri di lamiera al materiale. Questa opzione utilizza i parametri lamiera collegati al materiale selezionato. Quando l'opzione è selezionata, i parametri assegnati al materiale si applicano a tutto quello che è contenuto nella cartella Lamiera nell'albero di disegno FeatureManager.

Quando sono selezionate, queste opzioni escludono i parametri della cartella Lamiera . Nei PropertyManager dei singoli corpi lamiera, le caselle di controllo Ignora parametri di default corrispondenti sono selezionate. Se tutte le opzioni sono deselezionate, tutti i parametri dei singoli corpi lamiera sono definiti dalle impostazioni nella cartella Lamiera .
