Proprietà del documento - Quote di smusso

È possibile specificare le impostazioni di disegno a livello del documento per le quote di smusso. Disponibile per tutti i tipi di documenti.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare Proprietà del documento, quindi Quote > Smusso.

Standard di disegno generale

Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard di quotatura smusso base

Standard di quotatura smusso base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Stile linea quota/linea di associazione

Selezionare: uno stile.
Stile linea di associazione Spessore linea di associazione Selezionare: uno spessore o selezionare Dimensione personalizzata ed immettere uno spessore.

Testo

Font

Fare clic per cambiare il tipo di carattere.
Giustificazione testo Giustificazione del testo

Sinistra

Centro

Destra

Giustificazione testo Giustificazione del testo

In alto

Centrale

In basso

Formato testo dello smusso

1 X 1 Distanza per distanza
1 X 45° Distanza per angolo
45° X 1 Angolo per distanza
C1 Distanza smusso (solo angoli 45º)
Formato "X" Selezionare x in maiuscolo o minuscolo.

Quote duplici

Mostra quote duplici Selezionare per visualizzare le quote in due unità di misura diverse.
Mostra unità per vista doppia Selezionare per visualizzare le unità di un secondo set di quote.
Dividi quando la posizione del testo è "Testo orizzontale sottolineato" o "Testo orizzontale, lungo l'estensione di linea del modello"
Selezionare per impostare nuove quote di smusso con quote duplici per visualizzare la divisione sopra e sotto la linea di quotatura.
Testo orizzontale sottolineato Testo orizzontale, lungo l'estensione di linea del modello

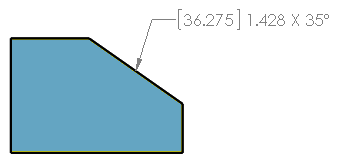

Posizione del valore della quota Superiore chamfer_dual_dim_top.gif

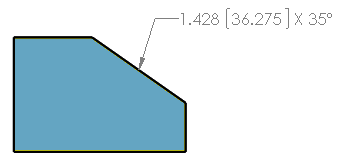

Inferiore chamfer_dual_dim_bottom.gif
Destro chamfer_dual_dim_right.gif
Sinistro chamfer_dual_dim_left.gif

Precisione primaria

Precisione dell'unità Selezionare il numero di cifre dopo la virgola decimale per i valori.
PM_Tol_Precision_DualDim.gif Precisione di tolleranza Selezionare il numero di cifre dopo la virgola decimale per la tolleranza.

Precisione duplice

Precisione dell'unità Selezionare il numero di cifre incluse dopo la virgola decimale per il valore nelle unità secondarie.
PM_Tol_Precision_DualDim.gif Precisione di tolleranza Selezionare il numero di cifre incluse dopo la virgola decimale per i valori di tolleranza nelle unità secondarie.

Precisione angolare

Precisione unità Selezionare il numero di cifre dopo la virgola decimale per i valori.
Precisione di tolleranza Selezionare il numero di cifre dopo la virgola decimale per la tolleranza.

Livello

Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.
È necessario selezionare Per standard in Livello (barra degli strumenti Livello) del documento della vista di disegno per applicare tali impostazioni di livello.

Posizione del testo

Testo orizzontale
Testo orizzontale sottolineato
Testo angolato
Testo sottolineato, ad angolo
Testo orizzontale, lungo l'estensione di linea del modello

Opzioni

Tolleranza

Fare clic per impostare la tolleranza.

Rimuovi unità con valore 0 per gr/min e gr/min/sec

Selezionare per nascondere le unità che hanno valore uguale a zero. Ad esempio, quando questa opzione è selezionata il valore 73º0'37" viene visualizzato come 73º37".
