Proprietà del documento - Etichette della vista di dettaglio

È possibile specificare le impostazioni di disegno a livello del documento per le etichette delle viste di dettaglio.

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Viste > Dettaglio .

Standard di disegno generale


Standard di disegno generale Ereditato dalle impostazioni di pagina Standard di disegno selezionate.

Standard vista dettagliata base


Standard vista dettagliata base
Selezionare uno standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Cerchio

Stile del cerchio Selezionare uno stile per il cerchio di vista originale.
Spessore del cerchio Selezionare uno spessore o Dimensione personalizzata e immettere un valore di spessore.

Bordo

Stile del margine Selezionare uno stile per il margine della vista dettagliata.
Spessore del margine Selezionare uno spessore o Dimensione personalizzata e immettere un valore di spessore.

Testo cerchio dettagliato

Si applicano le impostazioni di carattere alla vista di origine.


Carattere

Fare clic per cambiare il tipo di carattere.


Esempio testo del cerchio di dettaglio

Testo etichetta vista

Le impostazioni del carattere applicato all'etichetta della vista di dettaglio.


Carattere

Fare clic per cambiare il tipo di carattere.


Esempio Testo di etichetta della vista

Opzioni etichetta

Per standard Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista:
  • Nome. Selezionare il titolo che verrà visualizzato nell'etichetta della vista oppure digitare un titolo personalizzato.
  • Etichetta. Selezionare il modo in cui visualizzare la lettera dell'etichetta corrispondente all'etichetta sulla vista padre.
  • Scala. Selezionare un'etichetta per la scala oppure digitare un'etichetta personalizzata.
  • Delimitatore. Selezionare un'opzione di visualizzazione della scala:
    • Per visualizzare la scala con due numeri separati da un delimitatore selezionare:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Per visualizzare la scala come rapporto tra due numeri seguito da X selezionare #X.
    • Per nascondere la scala, selezionare <nessuno>.
  • Rimuovi spazio in scala in torno ai due punti (:) e alla barra (/). Selezionare per rimuovere lo spazio nell'etichetta della scala.
  • Un'opzione di visualizzazione etichetta:
    • Impilato. Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.
    • In linea. Mostra il nome e l'etichetta sulla stessa riga.

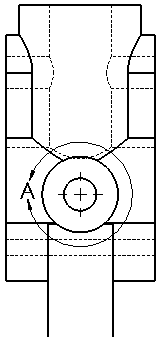

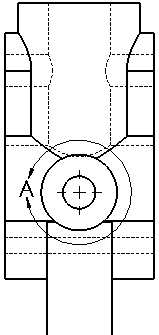

Visualizza etichetta sopra la vista Selezionare per visualizzare l'etichetta sopra la vista.
Includi etichette posizione per le nuove viste Selezionare di aggiungere automaticamente una marcatura di ubicazione alla vista in dettaglio e al cerchio di taglio.
Scala in base alla scala della vista per profilo dentellato Selezionare questa opzione per scalare automaticamente i profili dentellati in base alla scala della vista del disegno.

Livello


Livello
Selezionare un livello.
Creare anzitutto i livelli del disegno prima di selezionarli per le proprietà del documento.

Le impostazioni di livello dell'etichetta Vista di dettaglio prevalgono quelle di Stile del cerchio e Stile del margine.
