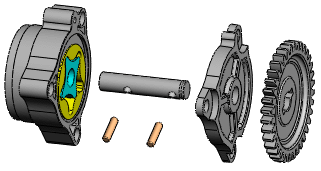

In una vista esplosa di un assieme i componenti appaiono aperti ma posizionati in modo da mostrare come sono assemblati i componenti.
Le viste esplose si creano selezionando e trascinando le parti nell'area grafica per creare un passo di esplosione. In una vista esplosa, è possibile:
- Distanziare uniformemente le pile di componenti esplosi.
- Esplodere componenti in direzione radiale intorno a un asse:
- Trascinare e distanziare automaticamente più componenti.
- Collegare un nuovo componente ai passi di esplosione di un altro componente esistente, questo sarà utile nel caso si voglia aggiungere una parte a un assieme che possiede una vista esplosa.
- Riutilizzare una vista esplosa da un sottoassieme in un assieme di livello superiore.
- Aggiungere linee di esplosione per indicare le relazioni del componente.
Durante l'esplosione di un assieme, non è possibile aggiungere accoppiamenti all'assieme.
