È possibile usare le opzioni nello strumento Filettatura per creare filettature elicoidali su corpi cilindrici. È necessario operare con cautela, poiché l'interazione di queste opzioni talvolta provoca lievi errori.
Seguire queste linee guida per evitare errori.
Creare solo una linea di mezzeria verticale che inizia dall'origine.
SOLIDWORKS utilizza solo una linea di mezzeria verticale per definire il passo della filettatura e ignora le altre. Se si disegna più di una linea di mezzeria si potrebbe non riuscire a determinare qual è quella in uso.

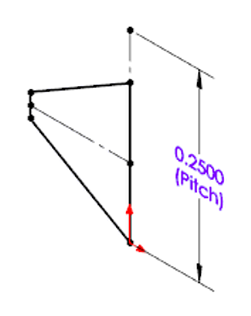

Assicurarsi che la linea di mezzeria sia più alta rispetto al profilo.
Assicurarsi che la linea di mezzeria sia più alta rispetto al profilo. L'altezza del passo deve essere maggiore di il profilo tra le rivoluzioni. Se non lo è, le rivoluzioni potrebbero intersecarsi tra loro.
I passi sono definiti in modo diverso in pollici e unità metriche.
Quando si definiscono le filettature in pollici, i passi sono definiti in termini di rivoluzioni per unità di misura (ad esempio, filettature per pollice).
Quando si definiscono le filettature in unità metriche, i passi sono definiti in termini di unità di misura per rivoluzione (ad esempio, millimetri per filettatura).
Se non si crea una linea di mezzeria, SOLIDWORKS presume un passo di una rivoluzione per la lunghezza del modello (ad esempio una filettatura per pollice o un millimetro per filettatura).
Creare solo un contorno chiuso in uno schizzo.
SOLIDWORKS può utilizzare solo un contorno chiuso per definire una filettatura. La creazione di più di un contorno chiuso in uno schizzo causa un errore.
|
|
| Un contorno chiuso consentito |
I contorni multipli non sono validi |
SOLIDWORKS utilizza solo uno schizzo attivo in una configurazione.
SOLIDWORKS utilizza il primo schizzo attivo e ignora gli altri. Sospendere tutti gli schizzi tranne uno, in modo tale da assicurarsi quale sta utilizzando SOLIDWORKS per creare la filettatura.
Fare attenzione a non sostituire il passo e il diametro di default.
PropertyManager filettatura consente sostituire il passo e il diametro di default. Assicurarsi che le modifiche non generino un errore, ad esempio, se si definisce un diametro per la filettatura incoerente con il diametro del cilindro. In caso di errore, è possibile riportare il diametro ed il passo ai valori di default utilizzando i controlli di sostituzione del passo.
Non affidarsi solo al nome del profilo.
I nomi dei profili sono rappresentativi della forma del profilo, ma non necessariamente della geometria che creano. Non presumere che un nome di profilo indichi la geometria finale della filettatura.
Usare le parti di funzione di libreria per creare dei profili.
Quando si crea un profilo da zero, iniziare con i metodi parte della funzione di libreria o un profilo fornito con il software SOLIDWORKS.
La directory predefinita per l'archiviazione dei profili di filettatura è C:\ProgramData\SolidWorks\SOLIDWORKS YYYY\Thread Profiles.
Prestare attenzione alle relazioni spaziali, specialmente taglio e offset.
Non modificare i profili in modi che possano rendere la filettatura incoerente con la forma sottostante. Per esempio, un profilo con un taglio filettatura potrebbe funzionare bene sugli alberi, ma non sui fori, quindi potrebbe essere necessario cambiarlo per l'estrusione di un foro. Oppure, un profilo potrebbe funzionare bene, ma avere un offset sufficiente per perdere il contatto con l'albero sottostante. Se si riceve un messaggio di errore dopo aver modificato l'offset, invertire la modifica e provare un valore inferiore per l'offset.
|
|
| Nel contesto |
Fuori contesto |
