Una funzione di libreria può essere aggiunta ad una parte trascinandola dalla Libreria del progetto alla parte.
Si può inoltre trascinare una funzione di libreria e posizionarla su un piano.
Per aggiungere una funzione di libreria a una parte che include riferimenti:
- Con la parte di destinazione aperta, fare clic sulla scheda Libreria del progetto
nel Task Pane.
- Selezionare la cartella Libreria del progetto.
- Navigare per identificare la funzione di libreria da posizionare.
- Selezionare la funzione di libreria dal pannello inferiore e trascinarla sulla faccia della parte o del piano.
- Nel PropertyManager, in Configurazioni:
- selezionare una configurazione.
- Se si desidera che la funzione di libreria inserita venga aggiornata insieme alla funzione di libreria padre, selezionare Lega alla parte di libreria.
Una volta selezionata la configurazione, il PropertyManager si regolerà a seconda della presenza o meno nella funzione di libreria dei riferimenti.
Se la parte della libreria comprende i riferimenti, saranno visualizzati i seguenti elementi:

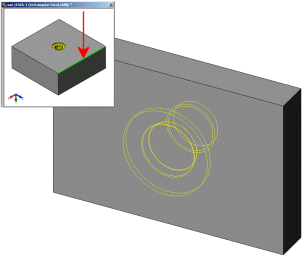

- Area grafica. Una finestra di anteprima che evidenzia il primo riferimento da selezionare.
- PropertyManager. Il gruppo dei Riferimenti che elenca i riferimenti necessari per l'inserimento e l'identificazione della funzione di libreria.
- Selezionare ogni bordo (o altra entità come i piani) sulla parte che corrisponde ai bordi o altre entità evidenziate nella finestra di anteprima.
Ciò posizionerà la funzione di libreria.
- In Identificazione quote, fare clic su Valore per modificare le quote e riposizionare la funzione di libreria.
- In Dimensiona quote, selezionare Sovrascrivi i valori della quota per creare una configurazione personalizzata.
In Configurazioni, viene evidenziata l'opzione Configurazione personalizzata.
Se si seleziona Lega alla parte di libreria in Configurazione, l'utente sarà sollecitato a deselezionare l'opzione se si intendono specificare le quote personalizzate in questa istanza.
- Fare clic su Valore per modificare le quote di questa parte di libreria.
- Fare clic su
.
Non è possibile aggiungere una funzione di libreria ad un assieme. Tuttavia, durante la modifica di una parte nel contesto di un assieme, è possibile aggiungere una funzione di libreria alla parte.
