シュリンク ラップやブーツなどのインライン構成部品をルート アセンブリに追加し、ルートに整列させることができます。
- Routing デザイン ライブラリ（Routing Design Library）からインライン構成部品をドラッグします。
ルート プロパティ（Route Properties） PropertyManager で選択したオプションに従い、使用するコンフィギュレーションの選択（Select a Configuration）ダイアログ ボックスまたは構成部品のコンフィギュレーション（Configure Component） PropertyManager が表示されます。 挿入した構成部品の名前が部品（Parts）入力ボックスに表示されます。
- 構成部品を整列（Align Components） PropertyManager で現在の選択アイテム（Current Selections）をクリックします。
- グラフィックス領域で、以下を選択します。
- ルート スプライン。
- 整列する構成部品のエッジ、軸、または点。
- 適用をクリックします。
適用された選択アイテムが
ルート整列（Route Alignments）入力ボックスに表示されます。
入力ボックスを右クリックし、削除（Delete）または選択削除（Remove Selection）をクリックすると、選択アイテムの選択を解除できます。
 |
| インライン構成部品を含まないアセンブリ |
 |

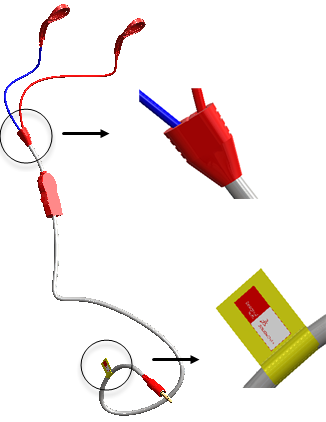

| インライン構成部品を含むアセンブリ |
