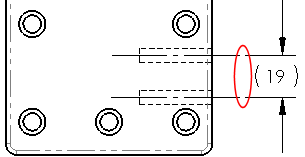

中心線のアノテート アイテム（Centerline Annotations） 中心マークは、円の中心をマークし、図面でジオメトリ サイズを説明するアノテート アイテムです。 図面ビューに中心線を自動的にまたはマニュアルで挿入できます。 ソフトウェアにより重複する中心線は回避されます。 中心線を使用して寸法を定義する場合、延長線は自動的に短くされます。 親トピック中心マークと中心線 中心マーク アセンブリ オプション（Assembly Options） ドキュメント プロパティ - 詳細設定(Document Properties - Detailing) 中心線を自動的に挿入 中心線を自動的に挿入するには: 図面内で、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing）をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 大規模アセンブリの設定を有効にした場合、または構成部品の数が大規模アセンブリのしきい値を超えた場合、中心線は自動では挿入されません。 中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。 例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
中心線のアノテート アイテム（Centerline Annotations） 中心マークは、円の中心をマークし、図面でジオメトリ サイズを説明するアノテート アイテムです。 図面ビューに中心線を自動的にまたはマニュアルで挿入できます。 ソフトウェアにより重複する中心線は回避されます。 中心線を使用して寸法を定義する場合、延長線は自動的に短くされます。 親トピック中心マークと中心線 中心マーク アセンブリ オプション（Assembly Options） ドキュメント プロパティ - 詳細設定(Document Properties - Detailing) 中心線を自動的に挿入 中心線を自動的に挿入するには: 図面内で、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing）をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 大規模アセンブリの設定を有効にした場合、または構成部品の数が大規模アセンブリのしきい値を超えた場合、中心線は自動では挿入されません。 中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。 例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
中心線を自動的に挿入 中心線を自動的に挿入するには: 図面内で、オプション（Options） > ドキュメント プロパティ（Document Properties） > 詳細設定（Detailing）をクリックします。 ビューの作成時に自動的に挿入 で 中心線 を選択します。 OK をクリックします。 図面ビューを挿入します。 適切なフィーチャーに中心線が自動的に表示されます。 大規模アセンブリの設定を有効にした場合、または構成部品の数が大規模アセンブリのしきい値を超えた場合、中心線は自動では挿入されません。
中心線を手動で挿入 中心線をマニュアルで挿入するには： 図面ドキュメントで、アノテート アイテム ツールバーの中心線 (Centerline) をクリックするか、 挿入 (Insert) > アノテート アイテム (Annotations) > 中心線 (Centerline) をクリックします。 中心線 PropertyManager が表示されます。 このツールとエンティティのどちらを先に選択してもかまいません。 以下のいずれかを選択します: ２つのエッジ（平行、または平行でない） 図面ビューの２つのスケッチ セグメント（スプライン以外） 面（円筒形、円錐形、トロイド形、スイープ） グラフィックス領域のビュー フィーチャー、構成部品、またはFeatureManager デザインツリーの図面ビュー をクリックします。

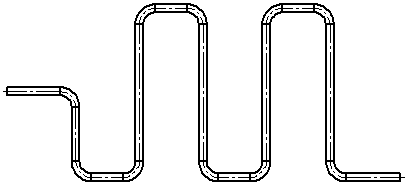

例 :中心マーク寸法の適用 フィーチャー全体に中心線を挿入するには、円筒面を 1 つ選択します。各セグメントは、個別のオブジェクトで、別々に削除できます。 一つのフィーチャーに中心線を挿入するには面を一つ選択します。 適切なフィーチャーすべてに中心線を挿入するには、グラフィック領域、またはFeatureManagerデザインツリーで図面ビューを選択します。 中心線を左側の中央部から右側の中央部まで挿入するには、上部と下部のエッジを選択します。
