穴寸法テキストを詳細穴ツールでサポート

詳細穴(Advanced Hole)ツールで作成した穴に穴寸法テキストを作成できます。

寸法テキストの順序は逆にできます。 寸法(Dimension) PropertyManager の寸法テキスト(Dimension Text)寸法テキストの順序を反転(Reverse Callout Order)を選択します。 寸法テキストを裏側の面に置くときは、寸法テキストの順序の反転が必要になることがあります。

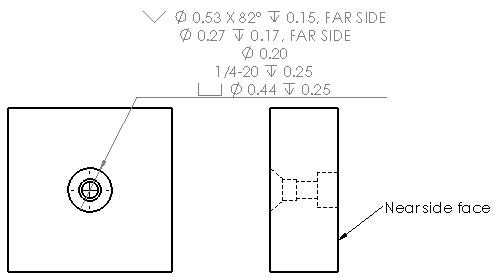

寸法テキストの順序を反転(Reverse Callout Order)を選択

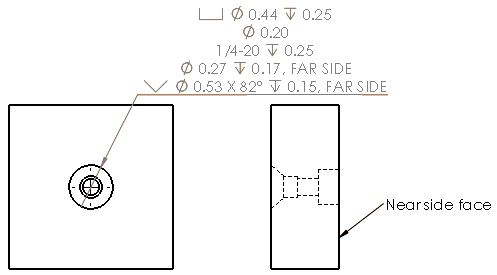

寸法テキストの順序を反転(Reverse Callout Order)を選択解除

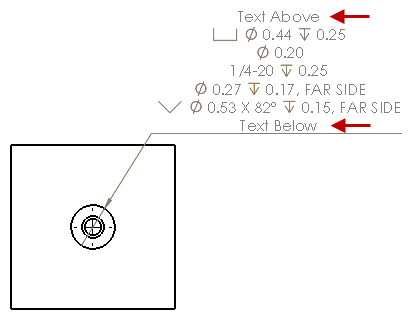

フィーチャーで寸法テキストを定義するには、追加テキストを加えます。 寸法(Dimension) PropertyManager の 寸法テキスト(Dimension Text)に、上のテキスト(Text Above)および下のテキスト(Text Below)に含めるテキストを入力します。
