寸法やその他のアノテート アイテムにアノテート アイテム ビューをグラフィックス領域から直接適用できます。
グラフィックス領域において画面上のダイアログを使用して、部品およびアセンブリ内の任意の寸法やアノテート アイテムのアノテート アイテム ビューの割り当ておよび再割り当てを行えます。
アノテート アイテムを作成する際にアノテート アイテム ビューを割り当てるには:
- ジオメトリを選択してから、またはアノテート アイテムを配置する前に、`（バッククォート、チルダ ~ キー）を押します。
アノテート アイテム ビューを再割り当てするには:
- アノテート アイテムを右クリックし、アノテート アイテム ビュー選択（Select Annotation View）を選択するか、`（バッククォート）を押します。
キーは言語固有のキーボードに応じて異なります。 たとえば、日本語キーボードを使用している場合は、` （バッククォート、チルダ ~ キー上）ではなく、@ キーを押します。
注記領域（Notes Area）の選択 |

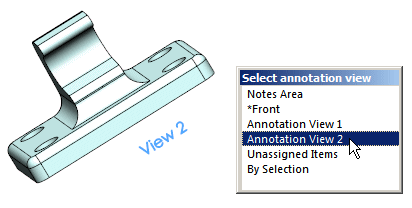

アノテート アイテム ビュー 2（Annotation View 2）の選択 |
平面の選択 |
