自動寸法スキームでのデータムの使用

DimXpert 自動寸法スキーム（Auto Dimension Scheme）ツールを使用すると、参照フィーチャーの既存のデータムを選択できます。

自動寸法スキーム（Auto Dimension Scheme）でデータムを使用するには:

  1. 自動寸法スキーム（Auto Dimension Scheme）（MBD 寸法ツールバー）をクリックするか、ツール（Tools） > MBD 寸法（MBD Dimension） > 自動寸法スキーム（Auto Dimension Scheme）をクリックします。
  2. PropertyManager のデータム選択（Datum Selection）の下で、第 1 データム シンボルを選択し、オプションで幾何公差を生成するときに使用する第 2 データム シンボルと第 3 データム シンボルを選択します。

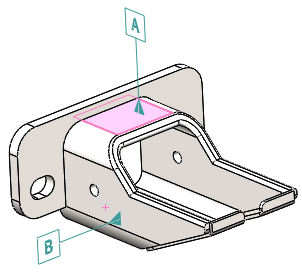

    既存のデータムを選択できます。
  3. オプションを設定します。
  4. をクリックします。
