カット リスト並べ替えオプションの使用

同一ボディを収集し、並べ替えで除外する面およびフィーチャーを選択できます。 このオプションは、たとえば、押し出しまたは回転フィーチャーにより作成されたものの、体積は同じである円筒など、ジオメトリの面では同じでも別のフィーチャーによって生成された、Cut-List-Item フォルダにあるすべてのボディを収集します。

カット リスト並べ替えを使用するには:

  1. モデルを開きます。

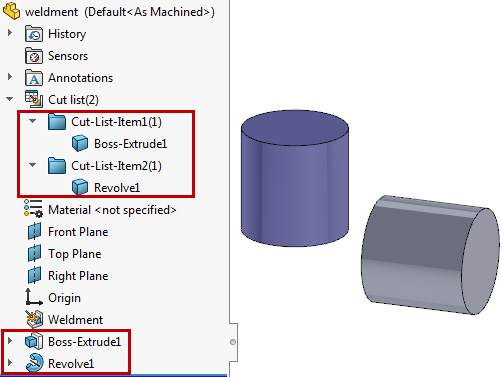

    このモデルで、押し出し1（Extrude1）および回転1（Revolve1）ボディは体積が同じですが、別々のカット リスト アイテム（Cut-List-Item） フォルダに表示されます。

  2. ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > 溶接（Weldments）をクリックします。
    1. カット リスト オプション（Cut list options）で、カット リストの自動作成（Automatically create cut lists）を選択します。
      カット リストを並べ替えるには、このオプションを有効にする必要があります。 カット リスト（Cut list） フォルダのトップ レベルを右クリックし、カット リストの自動作成（Create Cut Lists Automatically）をクリックして、このオプションを有効にすることもできます。
    2. カット リスト オプション（Cut list options）で、一致するボディの収集（Collect identical bodies）を選択します。
      FeatureManager デザイン ツリーでカット リスト（Cut list） フォルダのトップ レベルを右クリックし、カット リスト並べ替えオプション（Cut List Sorting Options）をクリックすることもできます。 並べ替えオプション（Sorting Options）で、一致するボディの収集（Collect identical bodies）を選択します。
  3. をクリックします。
    ドキュメント プロパティ（Document Properties）ダイアログ ボックスの一致するボディの収集（Collect identical bodies）オプションを保持するには、このオプションを選択したテンプレートを作成します。 このテンプレートで新しい溶接を作成すると、カット リスト アイテム（Cut-List-Item） フォルダの同一ボディが自動的にチェックされます。

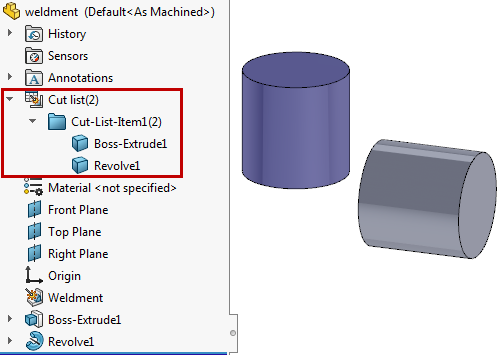

    両方のボディが、同じカット リスト アイテム（Cut-List-Item） フォルダに表示されます。
