자동 경계

자동 경계 도구를 사용하여 영역 레이아웃과 경계 크기를 포함하여 시트 형식 경계의 모든 측면을 제어할 수 있습니다.

자동 경계 도구를 사용하면 시트 속성 대화 상자의 영역 파라미터 탭의 변경 사항과 일치하도록 경계와 영역이 자동으로 업데이트되므로 시트 형식을 수동으로 편집할 필요가 없습니다. 또한 라벨과 분리선 등 형식 지정 요소가 표시되지 않는 여백 마스크 영역을 포함할 수도 있습니다. 이는 노트를 위해 시트의 영역을 마스킹할 때 유용합니다.

자동 경계 도구를 사용하는 방법:

  1. 도면에서 시트 형식 편집 (시트 형식 도구 모음)을 클릭합니다.
  2. 자동 경계 (시트 형식 도구 모음)를 클릭합니다.
  3. 옵션 설정:
    • 자동 경계 PropertyManager의 첫 번째 페이지에서, 시트 형식에서 삭제할 항목들을 선택합니다. 예를 들어 새 지능형 경계를 작성하기 전에 기존의 형식 요소를 삭제할 수 있습니다.
      자동 경계 도구를 사용할 때 경계와 영역 분리선이 기존 영역에 따라 자동으로 정렬되고 업데이트됩니다.
    • 두 번째 페이지에서 여백, 경계 및 영역을 정의합니다.

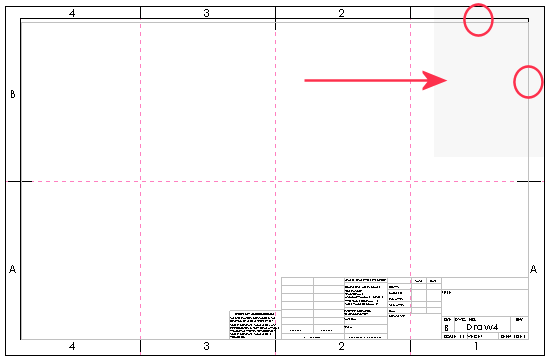

    • 세 번째 페이지에서 노트를 위해 편리한 위치를 제공하는 영역 라벨과 분리선을 위한 여백 마스크 영역을 정의합니다. 이 예제에서는 마스킹된 영역이 오른쪽 상단 영역 라벨을 포함합니다.

  4. 을 클릭합니다.

영역 레이아웃 작성

이 예제에서는 B (ANSI) Landscape 시트 형식을 사용합니다. 먼저 기존의 영역 라벨과 영역 분리선을 제거합니다. 그다음, 새 영역 정보를 추가하여 네 개의 행과 여섯 개의 열을 만듭니다.

도면 영역 선을 표시하거나 숨기려면 보기 > 사용자 인터페이스 > 영역 선을 클릭합니다.

영역 레이아웃을 작성하는 방법:

  1. 새 도면을 작성하고 시트 형식/크기로 B (ANSI) Landscape을 선택합니다.
  2. 시트 형식 편집 (시트 형식 도구 모음)을 클릭합니다.
  3. 자동 경계 (시트 형식 도구 모음)를 클릭합니다.
  4. 기존의 영역 라벨과 분리선을 제거하려면, PropertyManager의 첫 페이지에서 삭제할 영역 문자와 영역 분리선을 시트에서 선택합니다. 문자와 분리선을 선택하면 노트와 선이 삭제 목록에 표시됩니다.
    이 요소들은 을 클릭해야만 시트에서 삭제됩니다.
  5. 을 클릭합니다.
  6. 영역 크기에서 균등하게 크기 조정을 선택하고 행은 4로 열은 6으로 설정합니다.
  7. 영역 서식 아래에서,
    1. 영역 분리선 표시를 선택합니다.
    2. 영역 분리선 길이를 0.25인치로 설정합니다.
    3. 바깥쪽 중심 영역 분리선 길이를 0.25인치로 설정합니다.
    4. 안쪽 중심 영역 분리선 길이를 0.25인치로 설정합니다.
    5. 영역 라벨에서 열 표시 및 행 표시를 선택합니다.
  8. 을 클릭합니다.
  9. 여백 마스크에서 플러스 를 클릭합니다.
  10. 그래픽 영역에서 마스크의 크기를 조절하여 뷰 라벨 및 영역 분리선 위로 끌어서 마스킹할 수 있습니다.
  11. 을 클릭합니다.
  12. 편집 > 시트를 클릭하거나, 도면 시트의 빈 영역 또는 FeatureManager 디자인 트리에서 시트 아이콘을 오른쪽 클릭하고 시트 편집을 선택합니다.
자동 경계 도구로 경계와 영역 분리선을 작성할 때 도구 또는 시트 속성 > 영역 파라미터를 통하여 수행한 모든 영역 변경 사항은 자동으로 업데이트됩니다.
