Kiedy rozpoczynamy tworzenie nowego rysunku w SOLIDWORKS, możemy wybrać szablon z określonym rozmiarem papieru i formatem arkusza rysunku.
Format może być standardowy, dostosowany lub bez formatu (określamy tylko rozmiar). Kiedy zdefiniujemy blok tytułowy można określić które pola szablonu są edytowalne oraz obszary aktywne, które można kliknąć, aby wprowadzić dane bloku tytułowego. Można również generować bloki tytułowe w częściach i złożeniach.
Można użyć bloków tytułowych 2D CAD starszego typu. Przy rozpoczynaniu nowego rysunku lub dodawaniu arkusza rysunku należy usunąć zaznaczenie opcji Wyświetlaj format arkusza w oknie dialogowym Rozmiar/format arkusza, a następnie zaimportować blok 2D CAD.
Standardowe formaty zawierają bloki tytułowe. SOLIDWORKS pozwala na edytowanie formatów arkusza. (Możemy również zapisać formaty arkusza do użycia w przyszłości.) Możemy dodać, przenieść, formatować i usunąć linie i tekst.
Możemy łączyć dane notatki z właściwościami dokumentu jak np. nazwa pliku, data, numer arkusza, itd. lub z dostosowanymi właściwościami, które zdefiniujemy.

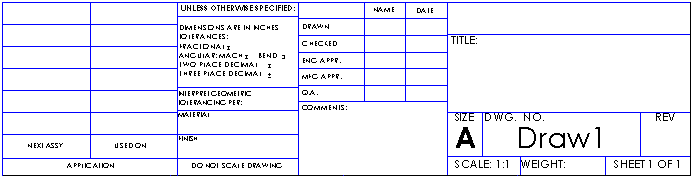

Blok tytułowy w domyślnym poziomym formacie arkusza zawiera następujące linie i tekst:

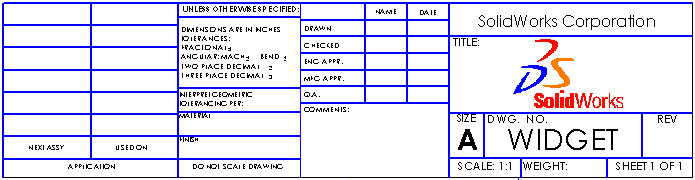

W tym przykładzie edycji formatu arkusza, dodana została notatka z nazwą firmy, edytowana została notatka z nazwą rysunku, zostały pogrubione linie oraz dodany grafik.
