Ustawić właściwości po umieszczeniu znaczników środka na rysunkach. Dostępne właściwości różnią się w zależności od typu wybranego znacznika środka.
Aby wyświetlić menedżera właściwości PropertyManager Znacznik środka, należy:
W rysunku kliknąć Znacznik środka
(pasek narzędzi Adnotacje) lub .
Styl
Definiuje styl znacznika środka. Aby uzyskać szczegółowe informacje, należy zapoznać się z tematem Styl.
Wstaw automatycznie
|
Dla wszystkich otworów
|
Opcje
|
|
Dla wszystkich zaokrągleń
|
Opcje
|
|
Dla wszystkich szczelin
|
Opcje
Znaczniki środka szczeliny
|
Opcje
|
Linie połączenia
|
Łączy symbole znacznika środka.
|
|
Linie kołowe
|
Tworzy dużą kołową linię środkową przez otwory w szyku.
|
|
Linie promieniowe
|
Tworzy linie ze środka szyku do otworów w szyku.
|
|
Znacznik środka bazy
|
Dodaje znacznik środka do środka szyku.
|
Opcje wstawiania ręcznego
|
Pojedynczy znacznik środka
|
|
|
Liniowy znacznik środka
|

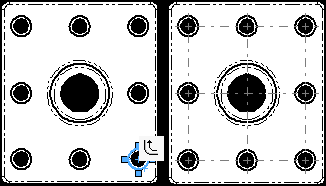

Wstawia znaczniki środka do szyku liniowego okręgów lub łuków. Kiedy szyk liniowy jest rozpoznany, kliknąć Rozchodzenie się
 , aby utworzyć znaczniki środka we wszystkich wystąpieniach szyku.
Linie połączenia. Łączy symbole znacznika środka.
|
| Znaczniki środka, które rozeszły się do szyku liniowego |
|
|
| Liniowe znaczniki środka z liniami połączeń |
|
|
Kołowy znacznik środka
|
Wstawia znaczniki środka do szyku kołowego okręgów lub łuków.
Opcje
|
| |
Znacznik środka szczeliny
|
|
| |
Linie połączenia
|
Automatycznie dodaje linie połączenia dla nowych znaczników środka, jeżeli to możliwe. |
Atrybuty wyświetlania
Należy wyczyścić Użyj ustawień domyślnych dokumentu, aby zmienić następujące atrybuty z Właściwości dokumentu - Linie środkowe/Znaczniki środka.
|
Rozmiar znacznika
|
Rozmiar znacznika to odległość od punktu środkowego do końca znacznika środka.
|
|
Wydłużone linie
|
Punkty środkowe są znacznikami środka z wyłączonymi Wydłużonymi liniami. Można przeciągać wydłużone linie, aby zmienić ich rozmiar.
|
|
| Zaznaczone |
Wyczyszczone |
|
|
Odstęp
|
Przerwa to odległość pomiędzy znacznikiem środka a pomocniczą linią wymiaru. Przerwę można zmienić, kiedy nie jest zaznaczona opcja Skaluj według skali widoku w obszarze Właściwości dokumentu – Linie środkowe/Znaczniki środka.
|
|
| Zaznaczone |
Wyczyszczone |
|
|
Krój linii środkowej
|
|
|
| Zaznaczone |
Wyczyszczone |
|
Kąt
|
Kąt
|
Jeżeli znacznik środka zostanie obrócony ponieważ widok został obrócony, to kąt obrotu pojawi się tutaj. Kąt dodatni obraca znacznik środka w kierunku przeciwnym do ruchu wskazówek zegara. |
Warstwa
|
Warstwa
|
W rysunkach z nazwanymi warstwami, należy wybrać warstwę. |
