Można wyrównać wymiary i notatki na kilka sposobów przy użyciu linii wnioskowania, siatki i narzędzi wyrównania.
Linie wnioskowania
Można wyrównać wymiary i notatki przy użyciu linii wnioskowania, które pojawiają się podczas przeciągania.
Należy przeciągnąć wymiary lub notatki za ich tekst do nowych lokalizacji. Użyć linii wnioskowania, aby wyrównać i umieścić je.
|
| Przeciągnąć wymiar i “przyciągnąć” go do tekstu innego wymiaru, jak wskazane przez kropkowaną linię wnioskowania. |
|

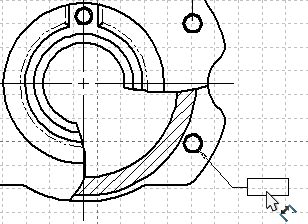

| Przeciągnąć notatkę i “przyciągnąć” ją do tekstu wymiaru, jak wskazane przez kropkowaną linię wnioskowania. |
Aby tymczasowo wyłączyć przyciąganie, przytrzymać klawisz Alt.
Siatki
Można przeciągnąć i przyciągnąć wymiary (nie notatki) do siatki.
Należy włączyć siatkę i ustawić odstępy siatki w .
Narzędzia wyrównania
Tylko narzędzia wyrównania wymiarów (Wyrównaj równolegle/koncentrycznie i Wyrównaj współliniowo/promieniowo) tworzą trwałe wyrównanie. Przeciąganie do linii wnioskowania lub przyciąganie do siatki nie są trwałe.
