Tabele grubości arkusza blachy przechowują właściwości wskazanego materiału. Dostęp do tabeli grubości arkusza blachy można uzyskać z menedżera właściwości PropertyManager podczas tworzenia odgięcia bazowego.
Tabel grubości arkusza blachy używamy aby przypisać:
- Grubość
- Dozwolone promienie zgięcia
- Współczynnik K
Występują dwa typy tabel grubości:
- Proste. W prostych tabelach grubości określony jest współczynnik K, wartości grubości, grubość i dostępny promień.
- Kombinacja tabeli grubości/tabeli zgięć. Tabela grubości i tabela zgięć połączone są w jednej tabeli. W tej tabeli połączono tabele naddatku i ubytku materiału, dlatego można określić wartości grubości.
Po utworzeniu odgięcia bazowego, należy przejść do tabeli grubości arkusza blachy, klikając prawym przyciskiem myszy operację
Arkusz blachy
w drzewie operacji FeatureManager i wybierając
Edytuj operację.
Należy użyć tabeli grubości arkusza blachy, aby określić wartości grubości i zgięcia w jednej tabeli.
Zastępowanie domyślnych wartości z tabeli grubości
Tabeli grubości arkusza blachy można użyć, aby przypisać wartości dla całej części. Są one zwane domyślnymi. Można jednak zmodyfikować współczynnik K, naddatek i ubytek materiału dla operacji lub dla zgięcia. Można to zrobić przy użyciu menedżera właściwości PropertyManager, klikając Dostosowany naddatek materiału i dokonując wyboru.
Tabeli grubości arkusza blachy można użyć, aby przypisać wartości dla całej części. Jednakże do konkretnych operacji (z wyjątkiem odgięcia bazowego) można stosować wartości promienia zgięcia, które są inne od wartości domyślnej w tabeli grubości arkusza blachy.
-
W przypadku, gdy użytkownik wybierze opcję Użyj domyślnego promienia, będzie mógł używać jednego ogólnego promienia zgięcia z tabeli grubości arkusza blachy dla wszystkich kolejnych operacji.
- Jeżeli wybierzemy opcję Użyj tabeli grubości, używana wartość promienia zgięcia jest różna od wartości domyślnej z tabeli grubości arkusza blachy.
- Jeżeli użytkownik usunie zaznaczenie zarówno opcji Użyj domyślnego promienia, jak i opcji Użyj tabeli grubości, będzie mógł wpisać wartość promienia zgięcia.
Tworzenie tabeli grubości arkusza blachy
Tabele są dostarczone wraz z aplikacją SOLIDWORKS i znajdują się w lokalizacji:
katalog_instalacyjny\lang\język\Sheet Metal Gauge Tables.
Jeżeli utworzymy tabelę grubości arkusza blachy, jako separatora wartości należy użyć średników.

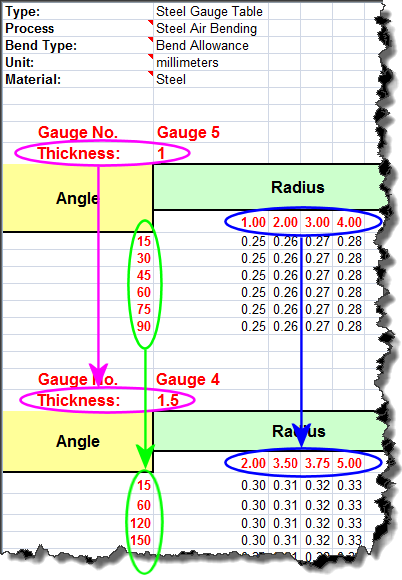

Z tabelami grubości promienie i kąty mogą się różnić. Wartości grubości i promieni muszą jednak występować w kolejności rosnącej.
