Wielokrotne adnotacje

Termin wielokrotne adnotacje odnosi się do:
  • Tworzenia wielu wystąpień jednego typu adnotacji
  • Kopiowania i wklejania dowolnej kombinacji adnotacji i innych elementów
Można przenosić i kopiować wielokrotne adnotacje w następujący sposób:
  • Można wybrać adnotacje, wymiary, widoki rysunku i elementy szkicu. Elementy można wybierać pojedynczo, lub za pomocą ramki wyboru.
  • Można wyciąć i wkleić lub przeciągnąć wiele elementów w rysunkach lub można użyć narzędzia Przenieś elementy lub Kopiuj elementy Dowolny indywidualny element można przenieść, usunąć itd. w nowym położeniu.
  • Gdy wstawiane jest wiele elementów, punktem wstawienia jest środek wszystkich wybranych elementów. Wszystkie wstawiane elementy zachowują położenie względem siebie nawzajem.
  • Można wyciąć lub skopiować element z jednego arkusza rysunku i wstawić je na innym arkuszu.
  • Można wycinać lub kopiować elementy, które należą do różnych widoków. W czasie wklejania wszystkie te elementy zostaną dołączone do widoku aktywnego.

Tworzenie wielokrotnych adnotacji

Możliwe jest utworzenie wielu wystąpień jednego typu adnotacji bez zamykania menedżera właściwości PropertyManager lub okna dialogowego.

Nie wszystkie adnotacje obsługują wielokrotne wystąpienia.

Aby utworzyć wielokrotne adnotacje, należy:

  1. Kliknąć odpowiednie narzędzie na pasku narzędzi Adnotacje lub kliknąć Wstaw > Adnotacje i wybrać narzędzie z menu.
  2. Wpisać tekst i wybrać żądane opcje w menedżerze właściwości PropertyManager lub w oknie dialogowym.
  3. Przy w dalszym ciągu otwartym menedżerze właściwości PropertyManager lub oknie dialogowym, kliknąć obszar graficzny, aby umieścić adnotację.
    • Kliknąć żądaną liczbę razy, jeżeli występuje potrzeba umieszczenia wielokrotnych kopii.

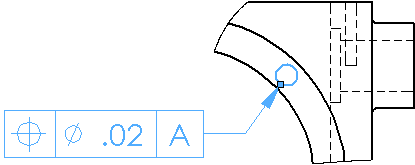

    • Jeżeli adnotacja posiada linię wiodącą, należy kliknąć aby umieścić linię wiodącą, a następnie kliknąć ponownie, aby umieścić adnotację.
  4. Możliwa jest zmiana tekstu i innych elementów w menedżerze właściwości PropertyManager lub w oknie dialogowym dla każdego z wystąpień adnotacji.
  5. Kliknąć PM_OK.gif

Kopiowanie i wklejanie adnotacji

Aby skopiować i wkleić adnotacje, należy:

  1. Wybrać adnotację.
  2. Kliknąć Kopiuj tool_Copy_Standard.gif (pasek narzędzi Standard) lub Edycja > Kopiuj.
    .
  3. Kliknąć w arkuszu i kliknąć Wklej tool_Paste_Standard.gif (pasek narzędzi Standard) lub Edycja > Wklej.

    Można edytować i ponownie dołączyć kopię.


    Można również nacisnąć klawisz Ctrl i przeciągnąć adnotację. Kiedy upuścimy adnotację, pojawi się kopia.
