Może zaistnieć konieczność wykonania cięcia prostopadłego w określonym miejscu części. Poniżej pokazano, dlaczego można wykonać cięcie prostopadłe z parametrami Zakres w porównaniu z opcją Odsuń płaszczyznę.

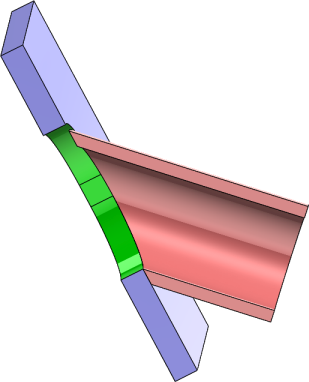

Załóżmy, że mamy część lub obiekt arkusza blachy z nachyleniem oraz rurę cienkościenną, którą trzeba przyspawać do góry części. Ten przykład pokazuje widok przekroju dla zilustrowania.
 |
 |

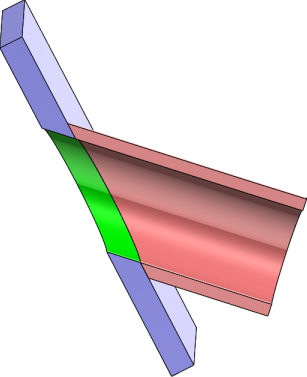

| Parametr Zakres tworzy idealnie zamknięty narożnik po jednej stronie i dużą przerwę po drugiej stronie. Przy takim podejściu trzeba przyspawać dużo materiału do przerwy, aby połączyć rurę cienkościenną z częścią. |

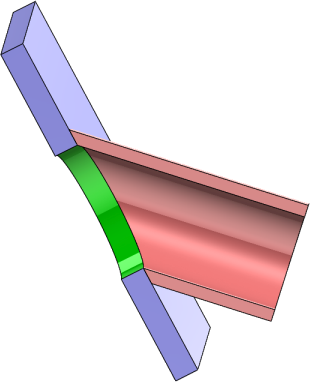

Opcja Odsuń płaszczyznę umożliwia wybór odniesienia arkusza blachy jako górnej ściany i ustawienie wartości 0 dla odsunięcia. Wynikowy kontur pozwala utworzyć spoinę przy mniejszym nakładzie pracy i materiału. |
