Wymiary ramki granicznej mogą być przydatne do określenia ilości miejsca wymaganej do wysyłki i opakowania produktu.
Obliczanie ramki granicznej dla części z wieloma ścianami może być czasochłonne. Jeżeli część ma wiele ścian, ramkę graniczną należy utworzyć po zakończeniu modelowania części.
Aby utworzyć ramkę graniczną dla części i wyświetlić jej właściwości:
- W dokumencie części kliknąć .
- W menedżerze właściwości PropertyManager Ramka graniczna wybierz Najlepsze dopasowanie. Orientacja ramki granicznej jest oparta na płaszczyźnie X-Y.
W przypadku pewnych obiektów i części ramka graniczna obliczona przez oprogramowanie SOLIDWORKS może nie mieć minimalnej objętości. Należy wykorzystać swoje doświadczenie i dane eksperymentalne do przejrzenia — i w razie potrzeby zmodyfikowania — sugerowanej ramki granicznej.
Aby zmienić płaszczyznę odniesienia, kliknij Płaszczyzna dostosowana.
- W obszarze Opcje wybrać następujące elementy:
- Uwzględnij ukryte obiekty
- Uwzględnij powierzchnie
- Pokaż podgląd

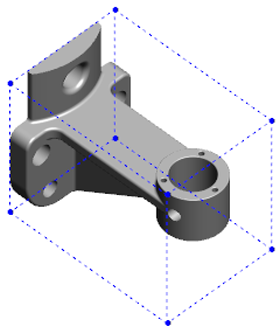

W przypadku ukrycia obiektu w części ramka graniczna zostanie automatycznie zaktualizowana i będzie otaczała tylko widoczne obiekty w modelu.
- Kliknąć
. W drzewie operacji FeatureManager opcja Ramka graniczna
jest dodawana po opcji Początek ukł. współ.
Możesz kliknąć prawym przyciskiem myszy ramkę graniczną i z menu skrótów wybrać Ukryj, Pokaż, Wygaś lub Przywróć.
Aby wyświetlić właściwości ramki granicznej, ustawić wskaźnik myszy na opcji Ramka graniczna w drzewie operacji FeatureManager lub kliknąć . Zostanie wyświetlona grubość, szerokość, długość i objętość ramki granicznej.
