Ustawianie skali arkusza rysunku

Można zmienić skalę arkusza rysunku poprzez wybranie skali z uprzednio zdefiniowanej listy lub określenie skali niestandardowej.

Aby zmienić skalę istniejącego arkusza rysunku:

  1. Na pasku stanu kliknąć Skala arkusza, a następnie kliknąć skalę.
  2. Jeżeli na arkuszu rysunkowym znajdują się adnotacje, należy określić opcje w oknie dialogowym i kliknąć OK.
    Opcja Opis
    Skalować pozycję adnotacji Skala adnotacji równa się rozmiarowi arkusza. Pozycje adnotacji przesuwają się w zależności od skali.
    Skalować wysokość tekstu adnotacji Skaluje tekst adnotacji do skali arkusza.

Ustawianie skal niestandardowych dla arkuszy rysunku

Lista skal na pasku stanu zawiera opcję określania skali niestandardowej dla arkuszy rysunku.

Aby określić skale niestandardowe dla arkuszy rysunku:

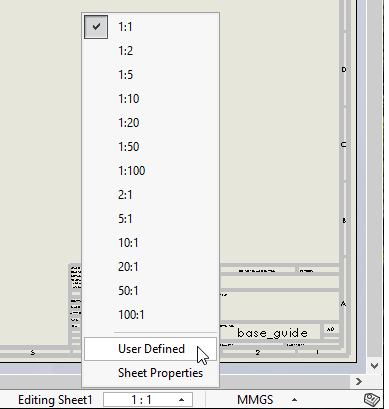

  1. Na pasku stanu kliknij skalę.
  2. Na liście kliknij Zdefiniowane przez użytkownika.
  3. W oknie dialogowym wprowadzić skalę w formacie x:x lub x/x.
  4. Kliknij przycisk OK.
Można również kliknąć arkusz prawym przyciskiem myszy i wybrać Właściwości, a następnie edytować wartości w pozycji Skala.
