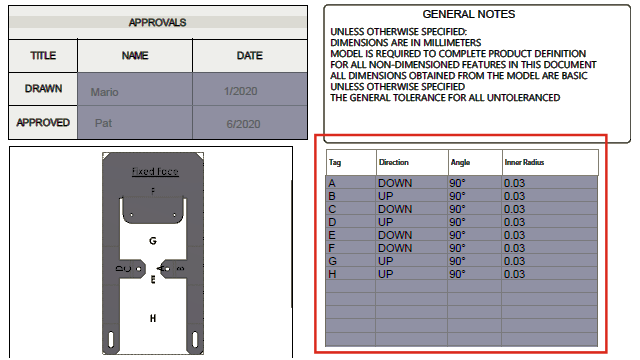

W przypadku części arkusza blachy można uwzględnić tabelę zgięć podczas publikowania 3D PDF.
Najpierw należy edytować szablon i wstawić symbol zastępczy dla tabeli zgięć.
- W obszarze Edytor szablonów 3D PDF kliknąć opcję Tabela zgięć
, a następnie kliknąć szablon, aby wstawić symbol zastępczy tabeli. Można zmienić położenie i rozmiar symbolu zastępczego.
- Kliknąć na zewnątrz symbolu zastępczego, aby go zwolnić.
Następnie należy użyć tego szablonu podczas publikowania pliku 3D PDF dla części arkusza blachy, która ma tabelę zgięć.
- Kliknąć Publikuj do trójwymiarowego pliku PDF
(na pasku narzędzi dodatku MBD lub karcie Widoki 3D).
- W oknie dialogowym Wybór szablonu wybrać szablon i kliknąć OK.
- W menedżerze właściwości PropertyManager Publikuj do trójwymiarowego pliku PDF, w obszarze Tabela zgięć, wybrać tabelę zgięć i kolumny, które mają zostać uwzględnione.
