Tensão na face inferior ou superior de cada camada

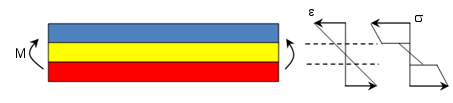

Os campos de deslocamento e esforço são contínuos por toda a espessura de um composto. No entanto, os campos de tensão em geral são descontínuos devido às diferentes propriedades do material e às orientações das camadas. Por exemplo, a ilustração mostra o esforço longitudinal sob variação típica de curvatura simples e a tensão longitudinal pela espessura. Há um salto de tensão na interface entre duas camadas diferentes.
É possível plotar a tensão em cada camada separadamente nas faces superior e inferior.
Tensão máxima em todas as camadas
É possível plotar os valores de tensão máxima do componente especificado (plotagem de envelope) em todas as camadas. Para cada nó, a tensão máxima em todas as camadas (inclusive a face superior e inferior) é plotada.
Tensão ao longo das direções do material
Você pode plotar a tensão de cada camada ao longo da direção de orientação da camada ou da direção transversal (na superfície) de cada camada.
Tensão de cisalhamento interlaminar
Além dos componentes de tensão disponíveis para modelos que não são compostos, é possível plotar a tensão de cisalhamento interlaminar na junção entre duas camadas diferentes. As tensões de cisalhamento interlaminar surgem devido à propriedade elástica e à incompatibilidade de ângulo das camadas nas diferentes camadas dos compostos. Altas tensões de cisalhamento interlaminar levam à delaminação dos compostos (rachadura na interface entre camadas adjacentes). A delaminação em última instância limita a vida útil de um composto "laminado".
As tensões de cisalhamento interlaminar são plotadas no sistema de coordenadas local. Para compreender o sistema de coordenadas local de cada face da casca, consulte ângulo de camada.
