Organizar corpos sólidos

Na árvore de projeto do FeatureManager, é possível organizar e gerenciar os corpos sólidos de diversas formas.

  • Agrupar corpos em pastas na pasta Corpos sólidos .
  • Selecionar comandos a serem aplicados a todos os corpos de uma pasta.
  • Relacionar os recursos pertencentes a cada corpo.

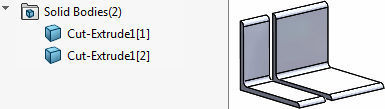

O número de corpos sólidos no documento de peça é exibido entre parênteses próximo a Corpos sólidos. Se vários corpos forem criados com o mesmo recurso, um número de instância será exibido entre colchetes depois de cada instância listada em Corpos sólidos. Por exemplo, a peça a seguir contém dois corpos sólidos criados por um corte extrudado:

Você pode alternar a exibição dos corpos ocultos e exibidos. Na área de gráficos, você pode selecionar quais componentes ocultos deseja exibir.

Agrupar corpos em pastas

Para agrupar corpos em pastas:

  1. Expanda Corpos sólidos na árvore de projeto do FeatureManager.
  2. Clique com o botão direito do mouse em um nome de corpo sólido, selecione Adicionar à nova pasta e dê um nome à pasta.
    O corpo sólido selecionado é exibido na nova pasta. É possível arrastar outros corpos para a mesma pasta e criar outras pastas e subpastas novas.

Aplicar comandos a todos os corpos em uma pasta

Para aplicar comandos a todos os corpos de uma pasta:

  1. Clique com o botão direito do mouse em uma pasta.
  2. Selecione um comando, como Ocultar corpo sólido, Excluir corpo, Aparência, etc.
    O comando é aplicado a todos os corpos da pasta.

Relacionar os recursos pertencentes a cada corpo sólido

Para listar os recursos pertencentes a cada corpo sólido:

  1. Clique com o botão direito do mouse em Corpos sólidos na árvore de projeto do FeatureManager.
  2. Selecione Exibir histórico do recurso.
  3. Expanda o corpo sólido para exibir os recursos pertencentes a ele.
  4. Para ocultar o histórico do recurso, clique com o botão direito do mouse em Corpos sólidos e desmarque Exibir histórico do recurso.
