Visualizar relacionamento futuros

Para ver dependências do recurso, você pode exibir as relações gráficas entre os itens na árvore de projeto do FeatureManager.

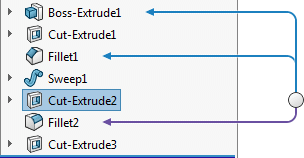

Use Visualização de referência dinâmica para visualizar as relações pai e filho entre os itens na árvore de projeto do FeatureManager. Ao posicionar o ponteiro sobre um recurso com referências na árvore de projeto do FeatureManager, setas são exibidas mostrando as relações. Relacionamentos pai e filho foram aprimorados para evitar sobreposição do texto e das linhas. Setas azuis mostram relacionamentos pai. Setas roxas vermelhas mostram relacionamentos filho.

Você pode quebrar, desbloquear ou bloquear as referências externas usando a visualização da referência dinâmica.

Se uma referência não aparecer porque um recurso não está expandido, a seta apontará para o recurso que contém a referência. A referência aparece à direita da seta.

As setas começam no círculo para indicar o recurso cujos relacionamentos pai e filho estão sendo visualizados.

Todas as referências visíveis Uma referência oculta

A visualização de referência dinâmica fica desativada, por padrão.

Para ativar a visualização da referência dinâmica:

  1. Na árvore de projeto do FeatureManager, clique com o botão direito no primeiro item (peça ou montagem).
  2. Na barra de ferramentas de contexto ou em Exibir > Interface de usuário, clique em uma ou nas duas opções a seguir:
    • Visualização da referência dinâmica (Pai)
    • Visualização da referência dinâmica (Filho)
Em montagens, se você desativar ou ativar a visualização de referência dinâmica em qualquer nível, a alteração afeta toda a montagem.

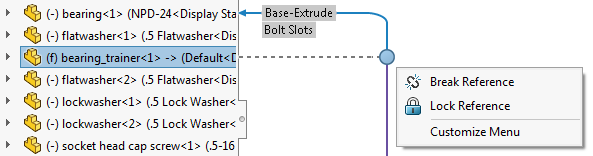

Gerenciar referências externas usando a Visualização da referência dinâmica

Com a Visualização da referência dinâmica ativada, você pode usar as seguintes ferramentas para gerenciar as referências externas:
  • Quebrar referência
  • Bloquear referência
  • Desbloquear referência

Quando você quebra uma referência, a quebra é definitiva. Não é possível ativar uma referência externa após ela ser quebrada.

Ao quebrar uma referência pai de um esboço, você é solicitado a substituir a relação quebrada com uma relação de esboço fixa ou manter a relação quebrada.

Para quebrar uma referência usando a Visualização da referência dinâmica:

  1. Abra uma montagem que contenha as referências externas.
  2. Na Árvore de projeto do FeatureManager, clique com o botão direito na montagem de nível superior, e clique em uma ou nas duas opções Visualização da referência dinâmica (pai) e Visualização da referência dinâmica (filho) .
  3. Selecione um componente que contenha as referências externas.
  4. Clique no círculo e, em seguida, em Quebrar referência .
  5. Na caixa de diálogo, veja a referência externa para quebrar e, em seguida, clique em OK para quebrar a referência.
