Modificar as dimensões de um esboço 2D com Instant2D

Você pode usar o Instant2D para manipular dinamicamente as dimensões do esboço no modo de esboço. Você pode clicar em uma dimensão e editar rapidamente seus valores sem abrir a caixa de diálogo Modificar dimensão para redefinir a geometria.

O recurso Instant2D é semelhante ao Instant3D, a única diferença é que o Instant3D trabalha fora modo de esboço.

Para ligar ou desligar o Instant2D, clique em Instant2D (Barra de ferramentas de esboço).

Para modificar recursos usando o Instant2D:

  1. Abra uma peça que contenha uma entidade de esboço 2D e clique em Editar esboço .
  2. Clique em Instant2D (barra de ferramentas esboço).
  3. Clique uma vez na dimensão próxima à linha de chamada.

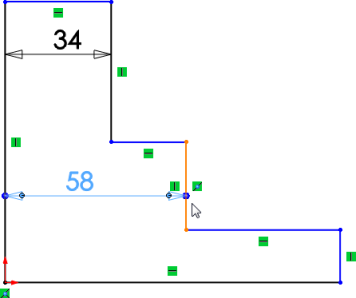

    As alças da dimensão são exibidas.
  4. Siga um destes procedimentos:
    1. Arraste as alças da dimensão para modificar a posição dos contornos do esboço.

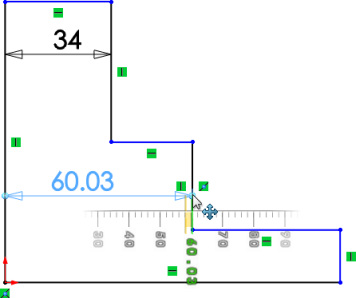

      Uma régua é exibida. Utilize as réguas exibidas na tela para medir as modificações com precisão.

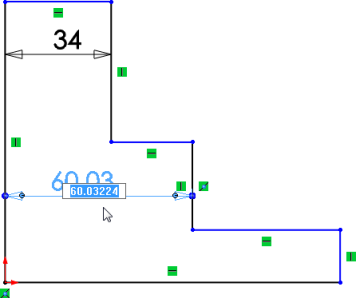

    2. Clique no valor da dimensão e digite a nova dimensão na caixa de entrada.
