Posicionamento de caminho

Um posicionamento de caminho restringe o ponto selecionado de um componente a um caminho. Você define o caminho selecionando uma ou mais entidades na montagem. Você pode definir o passo, a guinada e rolagem do componente conforme ele percorre o caminho.

1. Clique em Posicionamento (barra de ferramentas Montagem) ou em Inserir > Posicionamento.
2. No PropertyManager, na guia Avançado, clique em Posicionamento de caminho .
3. Em Seleções de posicionamento:
   1. Para Vértice do componente, selecione o vértice do componente a anexar ao caminho.
   2. Para Seleção de caminho, selecione curvas contíguas, arestas e entidades de esboço. Para facilitar a seleção, clique em SelectionManager.

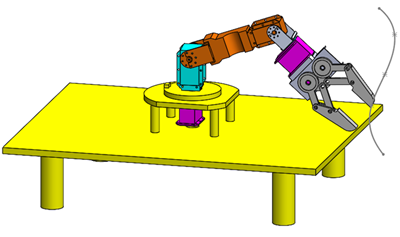

   Exemplo de seleção do vértice do componente e seleção de caminho:


4. Em Tipo de Posicionamentos, para Restrição de caminho, selecione um:

   Opção	Descrição
   Livre	Permite arrastar o componente ao longo do caminho.
   Distância ao longo do caminho	Restringe o vértice a uma distância específica do final do caminho. Insira a distância. Selecione Inverter dimensão para mudar a extremidade de onde a distância é medida.
   Porcentagem ao longo do caminho	Restringe o vértice a uma distância especificada em porcentagem ao longo do caminho. Insira a porcentagem. Selecione Inverter dimensão para mudar a extremidade de onde a distância é medida. À distância especificada em Distância ao longo do caminho ou Porcentagem ao longo do caminho é atribuído o nome de variável D1@PathMaten , que você pode usar em equações, propriedades personalizadas e tabelas de projetos.

5. Para Controle de passo/guinada, selecione um dos seguintes:

   Opção	Descrição
   Livre	O passo e guinada do componente não são restritos.
   Seguir caminho	Restringe um eixo do componente a ser tangente ao caminho. X, Y e Z. Selecione ou desmarque Inverter.

6. Para Controle de giro, selecione um dos seguintes:

   Opção	Descrição
   Livre	O componente pode girar livremente.
   Vetor acima	Restringe um eixo do componente a ficar alinhado ao vetor que você selecionar. Selecione uma aresta linear ou face plana para Vetor acima. X, Y e Z. Selecione ou desmarque Inverter.

   Você não pode usar o mesmo eixo em Controle de arfagem/guinada e Controle de rolagem.
7. Clique em .
