Neste exemplo, adiciona-se um componente de mola a um modelo.
Para adicionar um componente flexível:
- Abra um modelo e insira um componente de mola.
- Crie um posicionamento coincidente entre o modelo e o componente de mola.
- Clique em
.
- Crie um posicionamento concêntrico entre o eixo central do componente de mola e o eixo cilíndrico do modelo.
- Clique em
.
- Na árvore de projeto do FeatureManager, clique com o botão direito do mouse no componente de mola e clique em Tornar peça flexível
no menu de contexto. Na área de gráficos, uma visualização da entidade de referência desconectada é exibida.
- Para reconectar a entidade de referência, clique em uma face plana no modelo.
- Clique em .

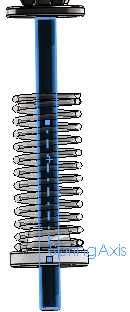

Na área de gráficos, você pode mover o modelo para cima e para baixo.
