Manipular perfis usando o manipulador gráfico

É possível usar um manipulador gráfico para interagir com o perfil do componente estrutural.

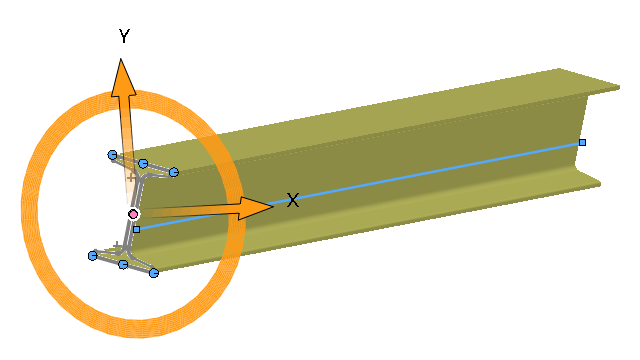

No PropertyManager de Perfil, selecione a guia Perfil para exibir o manipulador gráfico. Use o manipulador para arrastar ou girar um perfil para alinhá-lo.

Para manipular perfis usando o manipulador gráfico:

  1. Arraste a alça horizontal ou vertical para deslocar o perfil na respectiva direção.
  2. Gire a alça circular do manipulador gráfico para girar o perfil em torno do ponto de penetração.
  3. Opcional: Clique duas vezes na alça horizontal ou vertical para inverter o perfil ao longo da respectiva direção.
