Configurar escalas para folhas de desenho

É possível alterar a escala de uma folha de desenho selecionando uma escala em uma lista predefinida ou especificando uma escala personalizada.

Para alterar a escala de uma folha de desenho existente:

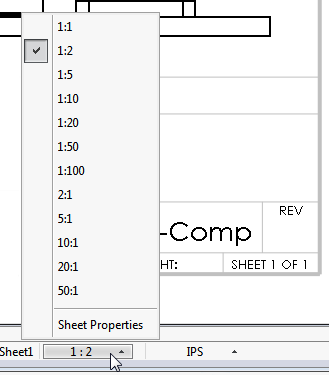

  1. Na barra de status, clique em Escala da folha e clique em uma escala.
  2. Se houver anotações na folha de desenho, especifique as opções na caixa de diálogo e clique em OK.
    Opção Descrição
    Aplicar escala na posição das anotações Dimensiona anotações de acordo com o tamanho da folha. As posições das anotações se movem de acordo com a escala.
    Dimensione a altura do texto das anotações Dimensiona o texto das anotação na escala da folha.

Configurar escalas personalizadas para folhas de desenho

A lista de escalas na barra de status inclui uma opção para especificar uma escala personalizada para folhas de desenho.

Para especificar escalas personalizadas para folhas de desenho:

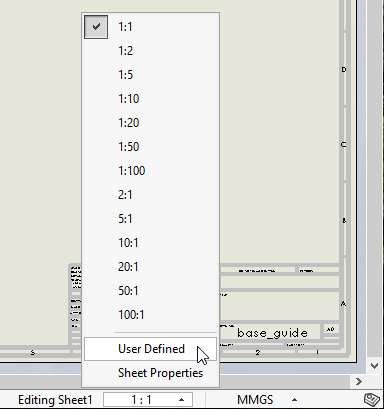

  1. Na barra de status, clique na escala.
  2. Na lista, clique em Definido pelo usuário.
  3. Na caixa de diálogo, insira uma escala no formato x:x ou x/x.
  4. Clique em OK.
Você pode também clicar com o botão direito do mouse na folha e selecionar Propriedades, e depois editar os valores em Escala
